Sostituzione della scheda madre Samsung Galaxy S4
Passo 1 - Pannello Posteriore
Fai leva con un attrezzo di apertura in plastica, o con l'unghia, nello spazio posto a sinistra della fotocamera posteriore, vicino al tasto accensione.
Passo 2
Solleva il pannello posteriore dall'angolo più vicino all'apertura e rimuovilo dal telefono.
Passo 3 - Scheda MicroSD
Torna su
Utilizza la punta piatta di uno spudger, o l'unghia, per spingere la scheda microSD leggermente più a fondo nella sua fessura, fino a sentire un click.
Dopo il click, rilascia la scheda, che uscirà fuori dal suo alloggiamento.
Rimuovi la scheda MicroSD.
Per il riassemblaggio, spingi la microSD nella sua fessura fino a che non si riposiziona al suo posto con un click.
Passo 4 - Batteria
Torna su
Inserisci un attrezzo di apertura in plastica, o il tuo dito, nell'incavo del vano della batteria, e solleva la batteria verso l'alto.
Rimuovi la batteria dal telefono.
Passo 5 - SIM Card
Torna su
Utilizza la punta piatta di uno spudger, o l'unghia, per spingere la scheda SIM leggermente più a fondo nella sua fessura, fino a sentire un click.
Dopo il click, rilascia la scheda, che uscirà fuori dal suo alloggiamento.
Rimuovi la SIM card.
Per il riassemblaggio, spingi la SIM nella sua fessura fino a che non si riposiziona al suo posto con un click.
Passo 6 - Cover Centrale
Torna su
Rimuovi le nove viti Phillips #00 4.0 mm che fissano la cover centrale al modulo display.
Passo 7
La cover centrale è fissata al modulo display tramite numerose clip in plastica dietro la cornice cromata. I prossimi passi ti guideranno nella separazione delle clip, per smontare la cover centrale.
Iniziando dal lato del tasto volume, inserisci il tuo attrezzo di apertura in plastica tra la cornice cromata e la parte posteriore del vetro da display.
Fai scorrere l'attrezzo di apertura lungo la saldatura, separando le clip di plastica.
Sii molto delicato nel sollevare, e fai leva solo quanto basta per separare le clip in plastica - ci sono numerosi punti sottili nella cover centrarle, che potrebbero spezzarsi se vengono piegati troppo.
Passo 8
Continua a fare leva all'angolo del telefono.
Fai scorrere il tuo attrezzo di apertura lungo la saldatura tra la cover centrale e il display lungo la base del dispositivo, staccando le clip in plastica.
Passo 9
Di nuovo, fai leva lungo l'angolo sul lato del tasto accensione.
Fai scorrere l'alltrezzo di apertura lungo la saldatura.
Passo 10
Continua a far scorrere l'attrezzo di apertura intorno alla parte superiore del telefono, staccando le ultime clip rimaste e liberando la cover centrare dal modulo display.
A questo punto, dovresti scorrere nuovamente l'attrezzo di apertura lungo l'intero perimetro del dispositivo, per assicurarti di aver staccato tutte le clip in plastica.
Passo 12 - Modulo Scheda Madre
Torna su

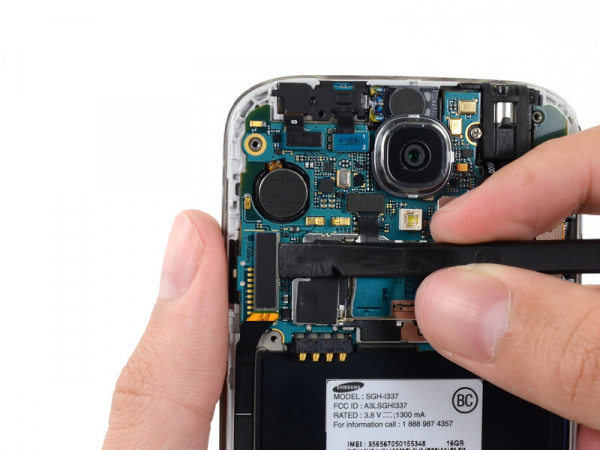

Utilizza la punta piatta di uno spudger per scollegare il connettore della scheda USB.

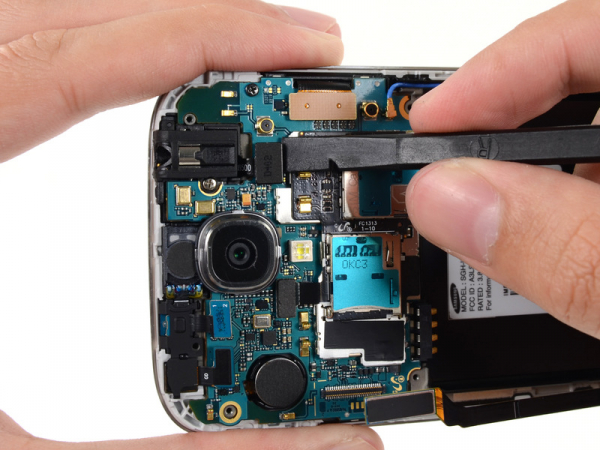

Scollega il connettore del cavo della fotocamera frontale.
Scollega il connettore del cavo del modulo altoparlante.
