Sostituzione del jack cuffie/modulo altoparlante Samsung Galaxy Note 2

Prendi l'estremità del pennino ed estrailo dal suo alloggiamento.

Inserisci la punta di un attrezzo di apertura in plastica (se non ce l'hai, usa il dito) nella piccola apertura a sinistra della fotocamera posteriore (vicino al tasto di accensione) per sollevare la cover posteriore.

Prendi tra le dita l'angolo della cover posteriore più vicino alla piccola apertura e separala dal telefono.

Con la parte piatta di uno spudger (o con il dito) spingi la scheda microSD (se ne hai una) leggermente più a fondo nel suo alloggiamento fino a sentire un click.

Dopo il click, rimuovi lo spudger per liberare la scheda. La scheda uscirà fuori dal suo alloggiamento e sarai in grado di estrarla.

Per il riassemblaggio, spingi di nuovo la scheda nella sua fessura fino a sentire un click.

Utilizza un attrezzo di apertura in plastica per sollevare la batteria. Per farlo è necessario inserire l'attrezzo nel piccolo incavo posto sopra il vano della batteria.

Rimuovi la batteria dal telefono.

Rimuovi le undici viti Phillips (4,0 mm) che fissano la cornice centrale al modulo display.

Inserisci un attrezzo di apertura in plastica tra la cornice centrale e il modulo display (il lato del telefono).

Fai scorrere l'attrezzo lungo la saldatura.

Continua a far scorrere l'attrezzo di apertura lungo i lati del telefono.

Quando arrivi all'angolo del tuo telefono, muovi delicatamente l'attrezzo di apertura in plastica intorno ad esso.

Con l'attrezzo di apertura in plastica fai leva lungo la parte superiore del telefono.

Per separare l'angolo della cornice centrale dal modulo display, spingi l'attrezzo di apertura in plastica verso il basso.

Continua a far scorrere l'attrezzo di apertura in plastica fino a liberare l'ultimo dei clip sul lato del telefono dove si trova il tasto di accensione.

Separa il modulo display dalla cornice centrale (sollevalo).

Con uno spudger scollega il cavo connettore del modulo tasto vibratore/accensione.

È necessario scollegare anche il cavo connettore dell'antenna e del display (foto 2 e 3).

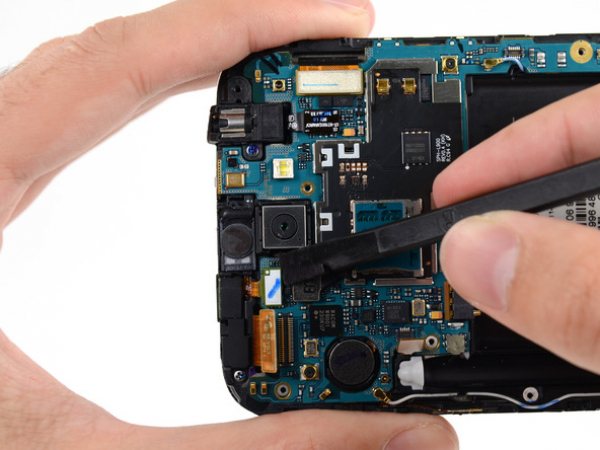

Scollega il connettore della fotocamera anteriore.

Scollega il cavo connettore del jack delle cuffie.

Scollega il cavo connettore digitizer.

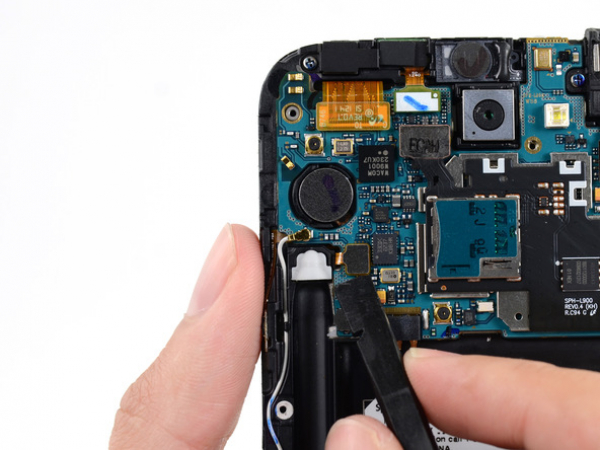

Con uno spudger scollega il cavo connettore dell'antenna dalla scheda madre.

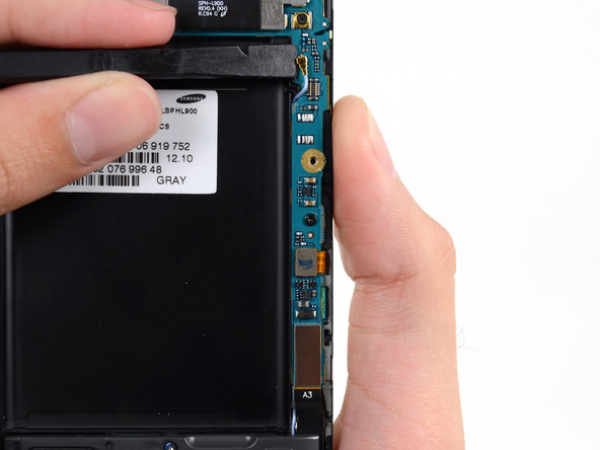

Scollega anche il tasto morbido ed il cavo connettore della scheda USB (foto 2 e 3).

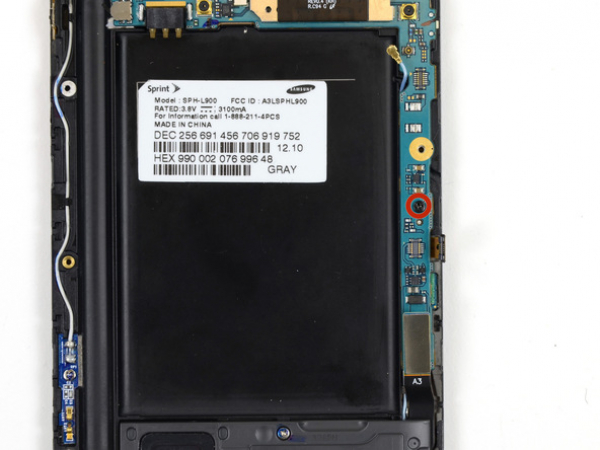

Rimuovi la vite Phillips da 3 millimetri che fissa la scheda madre al modulo display.

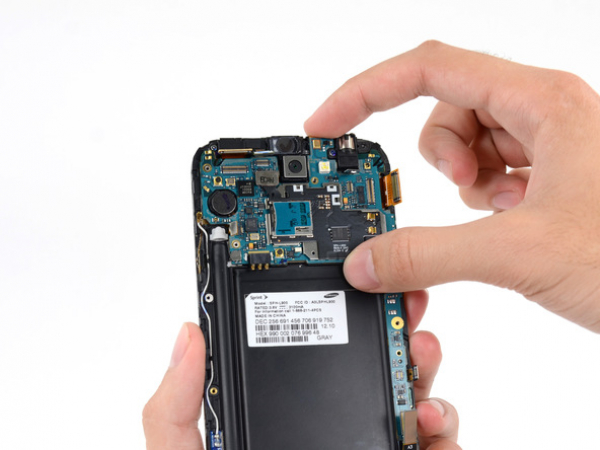

Rimuovi delicatamente la scheda madre.

Per evitare i danni ESD è necessario tenere la scheda madre per i bordi. Assicurati di non toccare i cavi mentre stai separando la scheda madre dal modulo display.

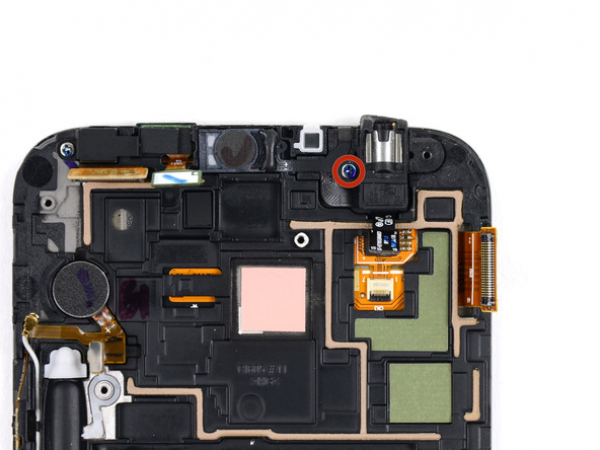

Rimuovi la singola vite Phillips di 3mm che fissa il modulo jack cuffie al modulo display.

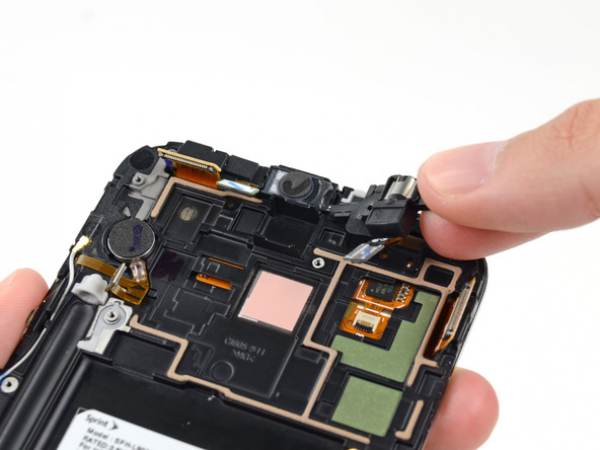

Rimuovi la parte jack cuffie del modulo dalla sua presa sul modulo display.

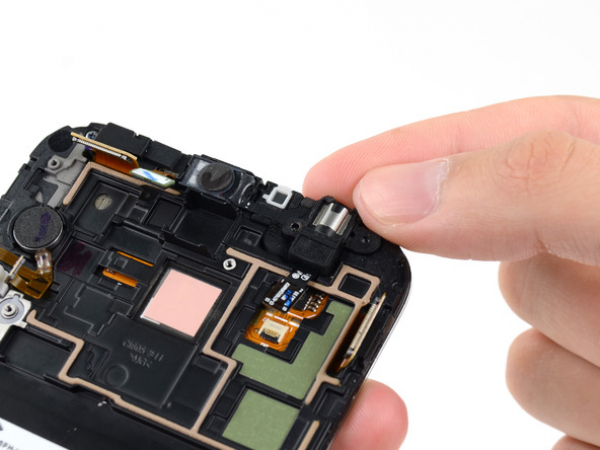

Per rimuovere la parte auricolare del modulo dalla sua presa, delicatamente tira il jack cuffie verso l'alto, facendo attenzione a non torcere il cavo.

Torcere o tirare il cavo nel modo sbagliato potrebbe danneggiarlo. Questo deve essere fatto con molta attenzione.
