Smontaggio della SIM Card iPhone 4S
Passo 1 - Pannello Posteriore
Prima di smontare il tuo iPhone, assicurati che sia spento.

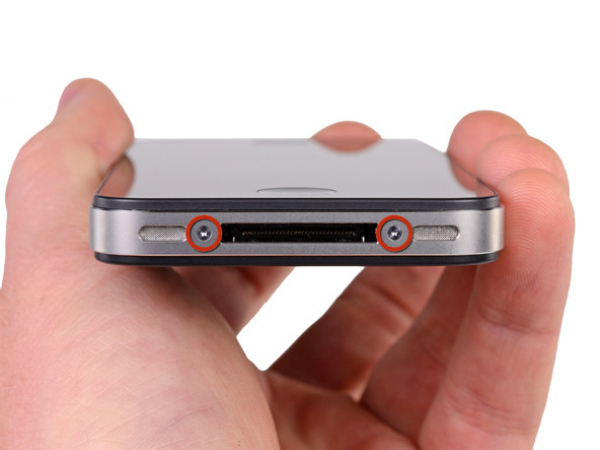

Svita le due viti a pentalobo di 3,6 mm, situate accanto al connettore dock.
Durante il rimontaggio, ti consigliamo di sostituire le viti a cinque punte con le viti Phillips equivalenti.
Dovrebbe essere sufficiente utilizzare il cacciavite a 5 punte solo una volta, in quanto in grado di togliere facilmente le viti.
Passo 2

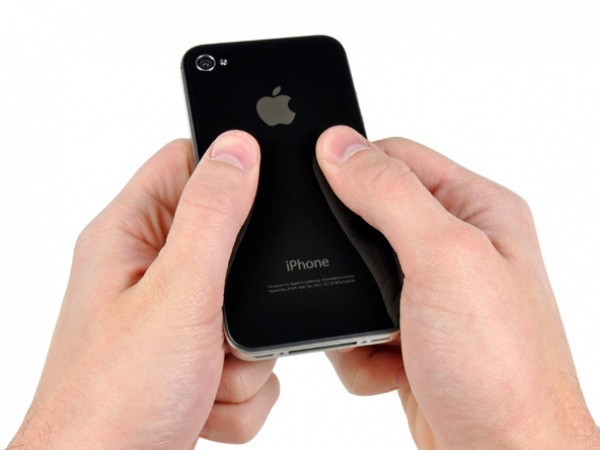

Spingi il pannello posteriore verso il bordo superiore dell iPhone, facendolo scorrere verso l'alto.
Il pannello si sposterà di circa 2 mm.
Passo 3

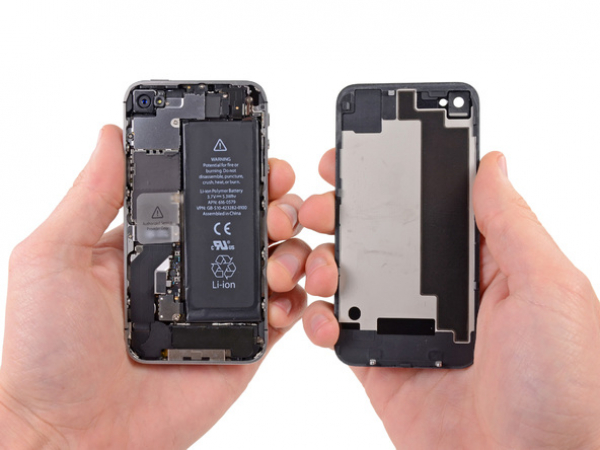

Separa il pannello posteriore dal retro dell'iPhone, avendo cura di non danneggiare le linguette di plastica attaccate al pannello posteriore.
Rimuovi il pannello posteriore dall'iPhone
Passo 4 - Batteria
Torna su
Svita le viti che fissano il connettore della batteria alla scheda madre, ovvero:
Una vite del diametro di 1,7 mm Phillips
Una vite del diametro di 1,5 mm Phillips
Passo 5
Utilizza un attrezzo di apertura in plastica per tirare il contatto dalla parte inferiore del connettore della batteria.
Prima di rimontare il contatto, assicurati di averlo pulito con un detergente sgrassante come Windex o alcool isopropilico. Gli oli sulle tue dita potrebbero causare interferenze wireless.
Utilizza il bordo dell'attrezzo di apertura in plastica per sollevare delicatamente il connettore della batteria dalla sua presa sulla scheda madre.
Fai molta attenzione a sollevare solo il connettore della batteria e non il connettore della scheda madre. Se viene sollevato il connettore della scehda madre, questo potrebbe rompersi interamente.
Passo 6

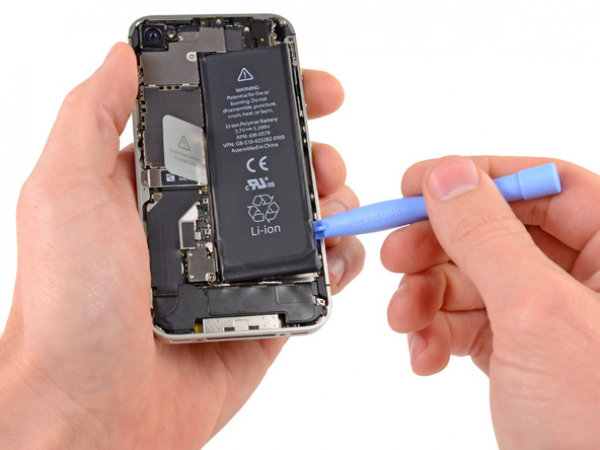

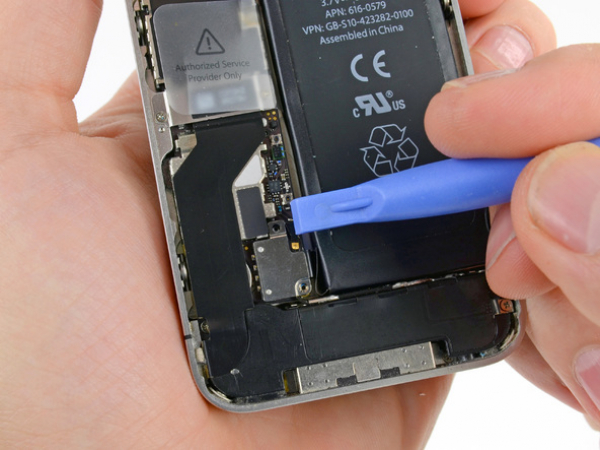

Inserisci il bordo dell'attrezzo di apertura in plastica tra la batteria e l'involucro esterno vicino all'angolo in basso a sinistra dell'iPhone.
Fai scorrere l'attrezzo di apertura in plastica lungo il bordo destro della batteria e fai leva in diversi punti per separare completamente la batteria dall'adesivo che la fissa alla parte esterna.
Passo 7

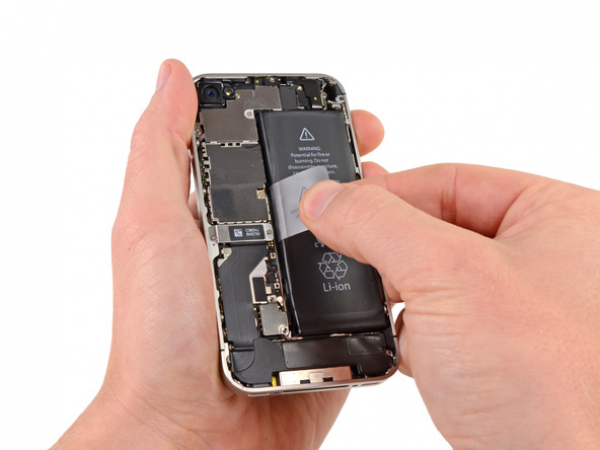

Utilizza la linguetta di plastica trasparente per staccare la batteria dall'adesivo che la fissa all'iPhone.
Rimuovi la batteria.
Passo 8 - Cavo Connettore Dock
Torna su

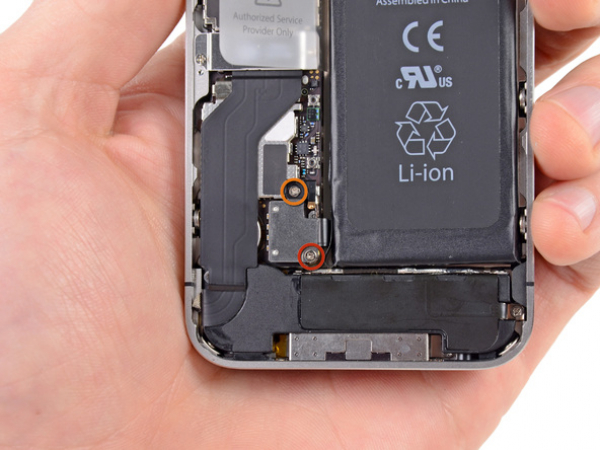

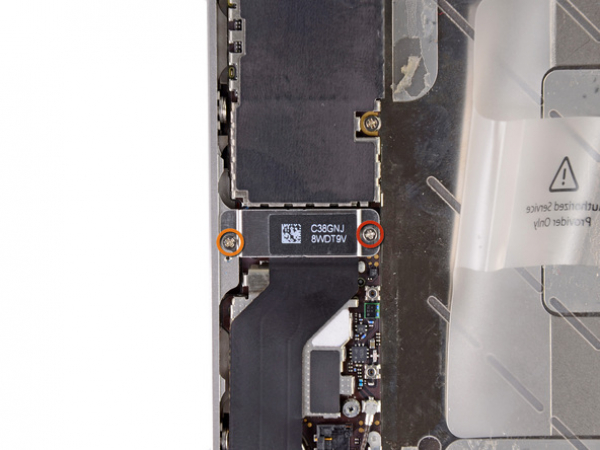

Rimuovi le seguenti viti che fissano il cavo connettore dock alla scheda madre:
Una vite Phillips da 1.5 mm
Una vite Phillips da 1.2 mm
Rimuovi la copertura metallica del cavo connettore dock.
Passo 9

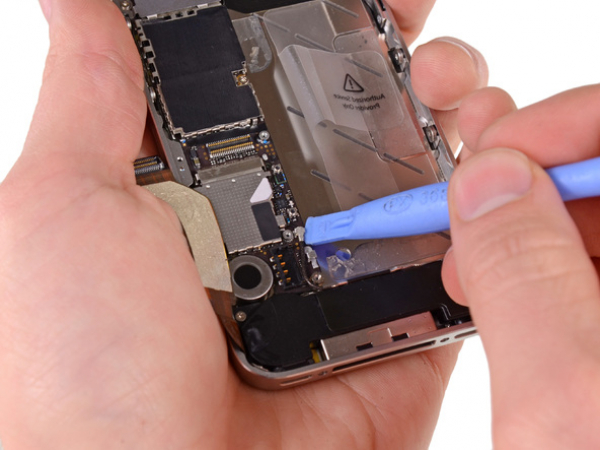

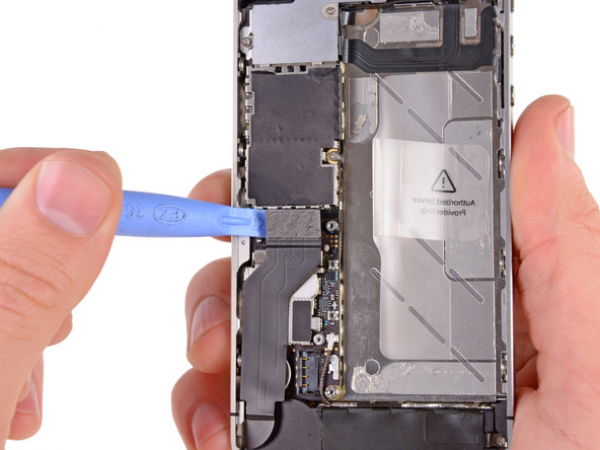

Utilizza un attrezzo di apertura in plastica per sollevare il cavo dock dalla sua presa sulla scheda madre.
Passo 10

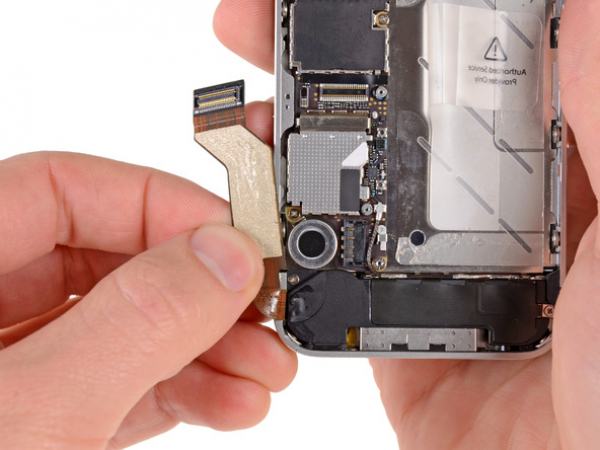

Solleva il cavo connettore dock dall'adesivo che lo fissa alla scheda madre e al lato della recinzione dell'altoparlante.
Passo 11
Utilizza un attrezzo di apertura in plastica per sollevare il cavo dell'antenna dalla sua presa sulla scheda madre.
Fai passare il cavo dell'antenna da sotto le linguette metalliche collegate alla scheda madre.
Passo 12 - Fotocamera Posteriore
Torna su

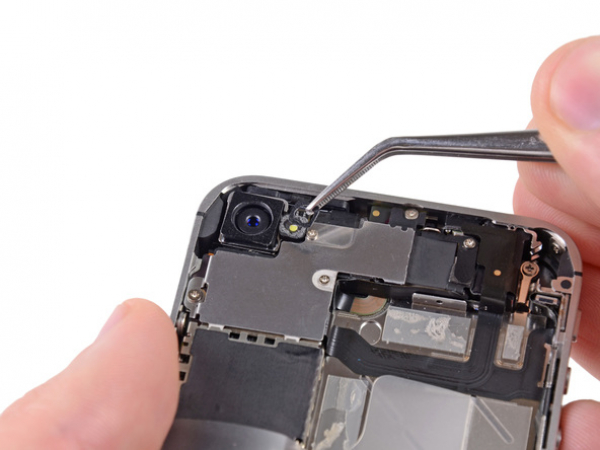

Se presente, utilizza una pinzetta o un attrezzo di apertura per rimuovere l'anello di plastica esterno situato sulla parte superiore del modulo flash della fotocamera posteriore.
Passo 13

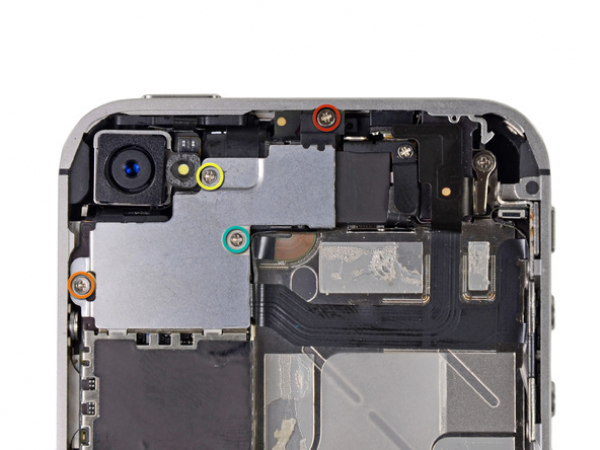

Rimuovi le seguenti quattro viti che fissano la copertura del cavo alla scheda madre:
Una vite Phillips da 2.7 mm
Una vite Phillips da 2.6 mm
Una vite Phillips da 1.3 mm
Una vite Phillips da 1.2 mm
Passo 14

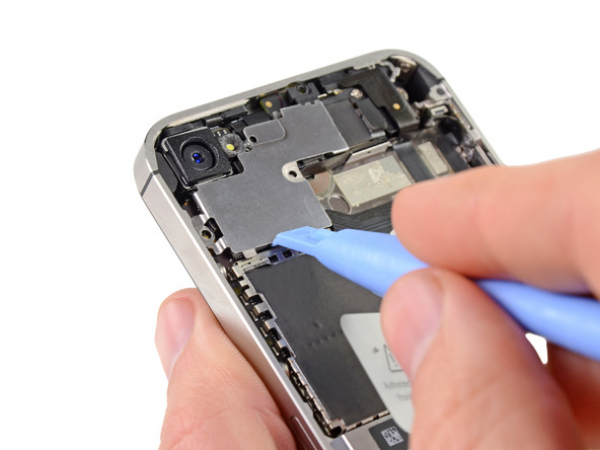

Utilizza un attrezzo di apertura in plastica per sollevare le linguette della copertura del cavo fuori dalle fessure della placca EMI sulla scheda madre.
Solleva la copertura del cavo dal bordo più vicino al lato superiore e rimuovilo dall'iPhone.
Passo 15

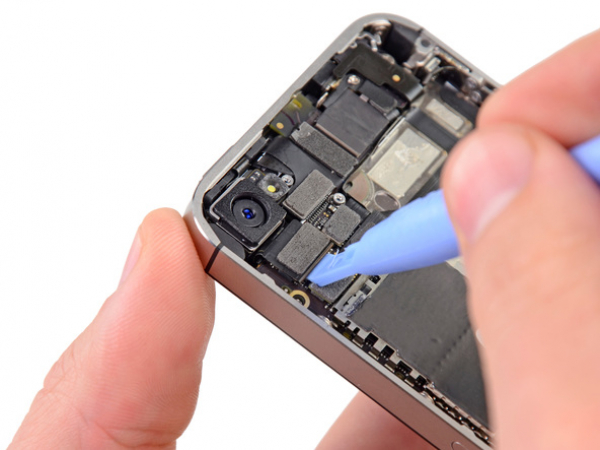

Utilizza un attrezzo di apertura in plastica per sollevare il connettore della fotocamera posteriore dalla sua presa sulla scheda madre.
Durante questa operazione, fai molta attenzione a non danneggiare nessun componente nell'area vicina alla scheda madre.
Rimuovi la fotocamera posteriore dall'iPhone
Sotto la fotocamera troverai una piccola guarnizione in gomma, orientata verso la parte posteriore. Assicurati che sia ben collocata in fase di rimontaggio.
