Installazione scheda madre Samsung Galaxy S III

I seguenti quattro passi possono essere eseguiti senza l'utilizzo di uno strumento di apertura in plastica. Tuttavia, si raccomanda di usare un attrezzo per evitare la rottura delle clip lungo il perimetro del pannello posteriore.

Inserisci un attrezzo di apertura in plastica o un'unghia nello spazio tra il pannello posteriore, posto nella parte superiore del dispositivo, e il resto del telefono.

Ruota gentilmente l'attrezzo per sganciare le clip che fissano la parte superiore del pannello posteriore.

Fai scorrere lo strumento di apertura in plastica a sinistra lungo il bordo superiore e ripeti il movimento di torsione in modo da allargare lo spazio tra il pannello posteriore e il telefono.

Continua a muovere l'attrezzo di apertura in plastica lungo il perimetro dell'angolo in alto a sinistra, facendo leva delicatamente lungo il pannello posteriore.

Fai leva sul lato in alto a destra, e continua a sollevare il pannello posteriore lungo il suo lato destro.

Solleva e rimuovi il pannello posteriore dal telefono.

Potrebbe essere necessario tirare leggermente il pannello per separarlo dalle clip che ancora lo fissano alla base del telefono.

Questo passo può essere eseguito senza l'utilizzo di un attrezzo di apertura in plastica.

Inserisci l'attrezzo di apertura in plastica nel piccolo incavo posto sopra la batteria.

Solleva la batteria.

Rimuovi la batteria.

Usando la tua unghia, spingi la SIM card leggermente più in profondità nel suo slot, fino a sentire un click.

Dopo il click, lascia la presa dalla scheda, e questa verrà fuori dal suo slot.

Per il riassemblaggio, spingi la SIM card nel suo slot finché non viene riposizionata al suo posto.

Utilizza il tuo pollice per estrarre la SIM card abbastanza da poter far presa su di essa.

Prendi la SIM card e rimuovila dal telefono.

Utilizzando la tua unghia, spingi la microSD leggermente più in profondità nel suo slot, fino a sentire un click.

Dopo il click, rilascia la scheda e questa verrà fuori dal suo slot.

Per il riassemblaggio, spingi la microSD nel suo slot, fino a che non viene riposizionata al suo posto.

Usa il tuo pollice per estrarre la microSD fuori dal suo slot.

Rimuovi la scheda microSD dal telefono.

Rimuovi le dieci viti Phillips #0 da 4.0 mm che fissano la cornice centrale in plastica al pannello frontale.

Afferra il lato sinistro della cornice centrale in plastica con pollice ed indice ed estraila dal telefono.

La cornice centrale può essere rimossa con l'utilizzo di pochissima forza.

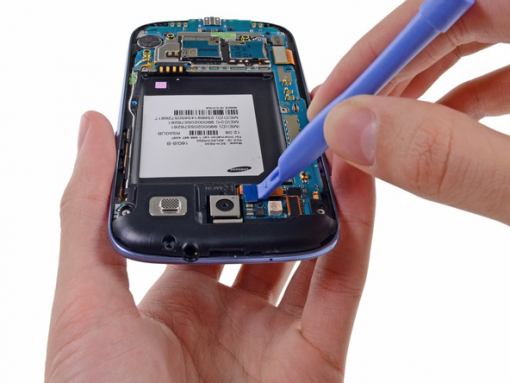

Usa un attrezzo di apertura in plastica per scollegare il connettore della fotocamera posteriore dalla sua presa sulla scheda madre.

Assicurati di sollevare il connettore e non la presa, o potresti danneggiare la scheda madre.

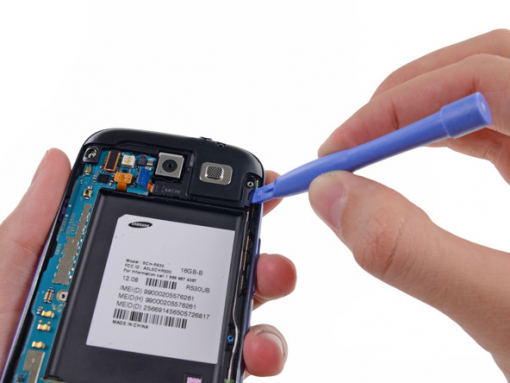

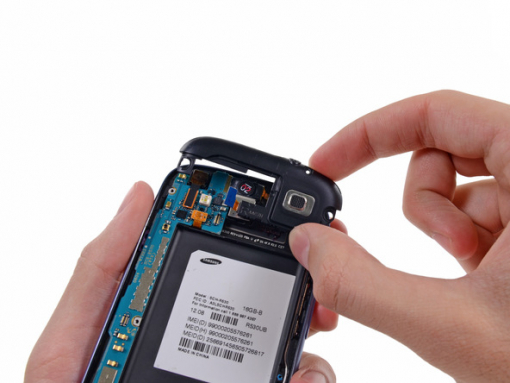

Inserisci l'attrezzo di apertura in plastica all'esterno della parte speaker del modulo jack cuffie/speaker.

Solleva gentilmente il modulo jack cuffie/speaker dal pannello frontale.

Estrai il modulo jack cuffie /speaker fuori dal Galaxy S III.

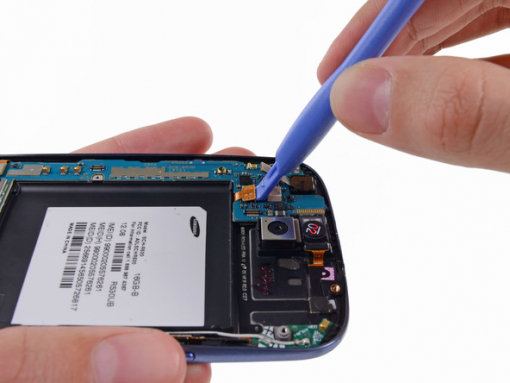

Utilizza un attrezzo di apertura in plastica per scollegare il connettore della fotocamera frontale dalla sua presa sulla scheda madre.

Non tentare ancora di rimuovere la fotocamera frontale. Il suo cavo è ancora collegato sotto la scheda madre al sensore di luminosità ambientale.

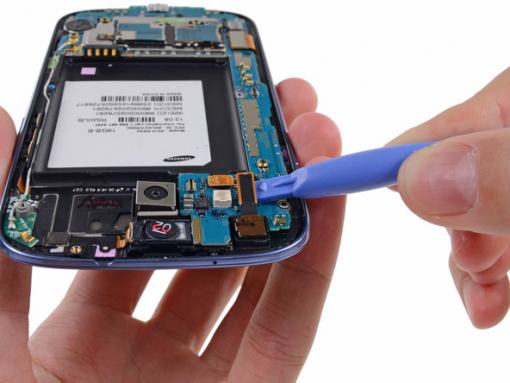

Scollega il cavo digitizer sollevando leggermente il suo connettore dalla sua presa sulla scheda madre.

Scollega il cavo dati del display dalla scheda madre.

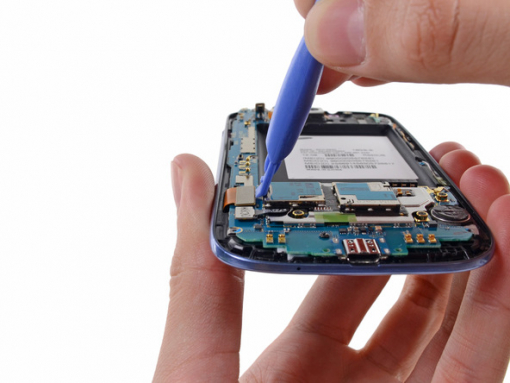

Solleva il cavo dell'antenna Wi-Fi dalla sua presa sulla scheda madre.

Allontana gentilmente il cavo dalla scheda madre.

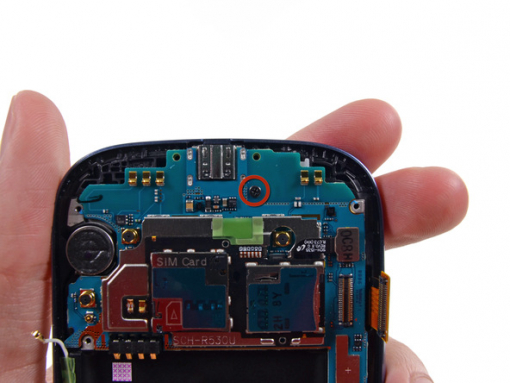

Rimuovi la singola vite Phillips #0 da 3.0 mm che fissa la scheda madre al pannello frontale.

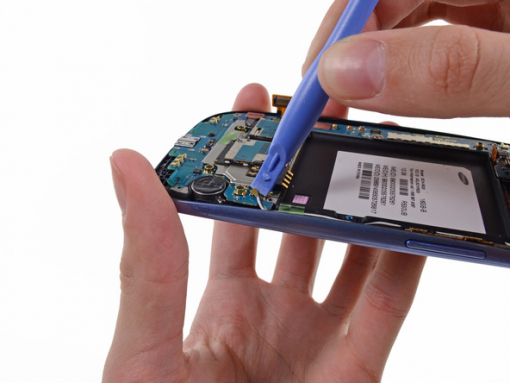

Facendo molta attenzione, solleva la base della scheda madre dal pannello frontale.

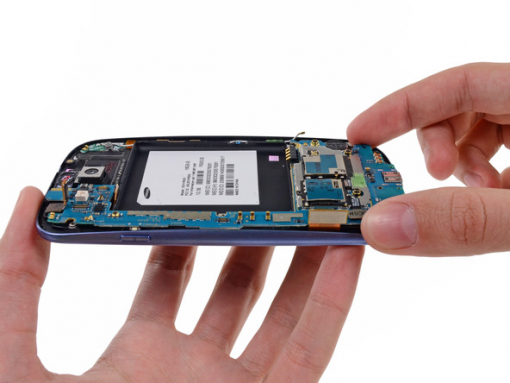

Rimuovi la scheda madre dal pannello frontale, prestando attenzione a non far impigliare i vari cavi su di esso.
