Installazione Modulo Scheda madre iPod Touch 4G

Il pannello frontale dell'iPod Touch 4G è attaccato al pannello posteriore tramite un adesivo. È altamente raccomandato l'utilizzo di una pistola a caldo per ammorbidire l'adesivo.

Con la pistola a caldo impostata al minimo, inizia a scaldare la parte più bassa del Touch, vicino al tasto Home.

È consigliato riscaldare la parte desiderata con un movimento circolare, in modo da espandere uniformemente il calore sul dispositivo.

Attenzione, perchè il Touch potrebbe essere molto caldo. Potrebbe essere utile per sollevarlo utilizzare un asciugamano.

Inserisci la punta di un attrezzo di apertura in plastica tra il pannello frontale di vetro e la mascherina di plastica nera vicina al tasto Home.

Non provare a fare leva tra la mascherina di plastica nera e il pannello posteriore in acciaio.

Solleva il bordo inferiore del pannello frontale verso l'alto, facendo attenzione a non piegare eccessivamente il vetro.

Se incontri troppa difficoltà nel sollevare il pannello frontale, riscalda ancora una volta e riprova.

Quando c'è abbastanza spazio per afferrare il bordo inferiore del pannello frontale, sollevalo dal corpo del touch per staccare l'adesivo lungo il suo lato destro e sinistro.

Se l'adesivo è troppo difficile da separare, usa una pistola a caldo per ammorbidirlo prima di procedere.

Per come è costruito il touch di 4G, il cavo digitizer non può essere scollegato prima che la scheda madre sia rimossa. Maneggia il pannello frontale con estrema cautela, in quanto è collegato al resto del touch attraverso un cavo molto delicato.

Inoltre, il cavo dati del display è molto corto, ed è collegato alla scheda madre nella parte superiore del gruppo del pannello frontale. Se non si scollega mentre viene sollevato il lato superiore del pannello frontale, assicurati di disconnetterlo con un attrezzo di apertura in plastica prima di separare il pannello frontale dal touch.

Estrarre con cautela la parte superiore del pannello frontale dall'adesivo che lo fissa al touch, prestando attenzione al cavo digitizer che collega i due componenti.

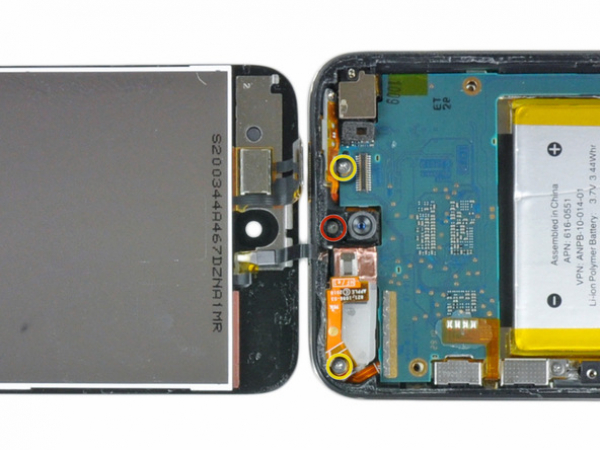

Rimuovi le otto viti Phillips #00 :

Una vite Phillips da 3.5 mm

Due viti Phillips da 3.0 mm

Una vite Phillips da 2.3 mm

Una vite Phillips da 2.4 mm

Tre viti Phillips da 2.0 mm

Utilizza la punta di un attrezzo di apertura in plastica per sollevare la sottile copertura di acciaio della fotocamera posteriore.

Nota la piccola molla situata vicino all'angolo accanto alla fotocamera (cerchiata in giallo).

Rimuovi la copertura di acciaio dall'iPod.

Inserisci la punta di un attrezzo di apertura in plastica sotto la staffa d'acciaio all'angolo in basso a sinistra del Touch.

Solleva verso l'alto la piastra, separandola dall'adesivo che la fissa al pannello interno in plastica.

Se la piastra è ancora attaccata alla scheda madre, riscalda l'aerea per ammorbidire l'adesivo, dopodiché separa la piastra dalla scheda madre usando l'attrezzo di apertura.

Presta molta attenzione, il microfono è sotto l'area mostrata nella foto. È connesso con dei fili molto sottili e corti.

In questo punto c'è un sottilissimo cavo che collega il tasto volume/accensione alla scheda madre. Cerca di lavorare intorno all'area come mostrato, così da non spezzare il cavo, che è molto fragile.

Questo cavo si spezzerà molto facilmente se non presti attenzione

C'è anche un adesivo sotto l'area mostrata in rosso.

Inclina leggermente la piastra d'acciaio per rimuoverla dal pannello posteriore.

Fai attenzione a non strappare il pezzo di nastro di rame che collega la fotocamera posteriore alla piastra di acciaio.

Solleva la piastra d'acciaio fuori dal pannello posteriore e scollega il pezzo di nastro di rame attaccato alla fotocamera posteriore.

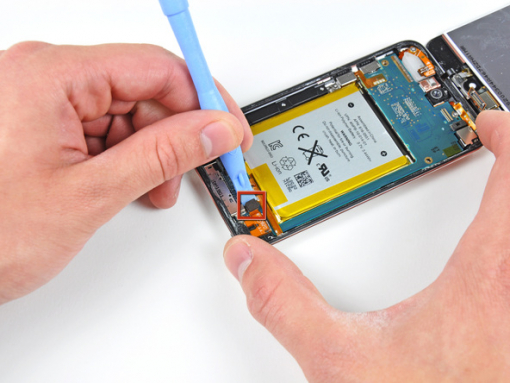

Utilizza un attrezzo di apertura in plastica per estrarre il connettore del jack auricolari dal suo alloggiamento sulla scheda madre.

Rimuovi la vite singola Phillips da 2.6 mm che fissa il modulo jack auricolari al pannello posteriore.

La vite è posizionata ad un angolo di 90 gradi. Assicurati di rimuoverla da quella angolazione.

Utilizza un attrezzo di apertura in plastica per sollevare gentilmente dal suo alloggiamento il lato del jack auricolari più vicino alla batteria.

Rimuovi il jack auricolari dal suo alloggiamento nel pannello posteriore.

Rimuovi le seguenti tre viti vicine al bordo superiore della scheda madre:

Una vite Phillips 2.0 mm

Due viti Phillips 2.3 mm

Usa la punta di un attrezzo di apertura in plastica per sollevare gentilmente la fotocamera posteriore dal pannello posteriore.

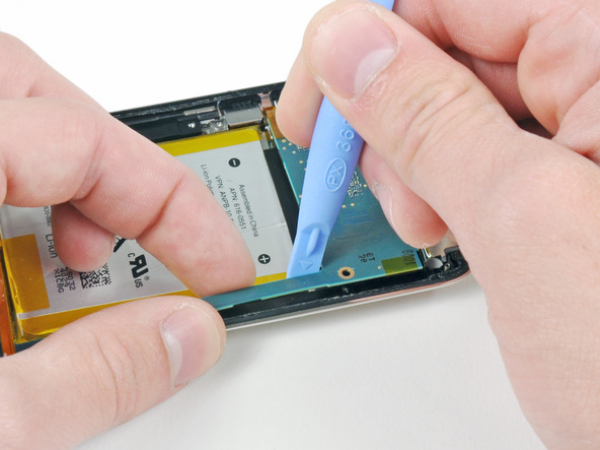

Utilizza un attrezzo di apertura in plastica per sollevare leggermente il bordo della scheda madre vicino alla batteria, abbastanza da poterlo afferrare con l'altra mano.

Non piegare eccessivamente la scheda madre, in quanto è molto sottile e fragile.

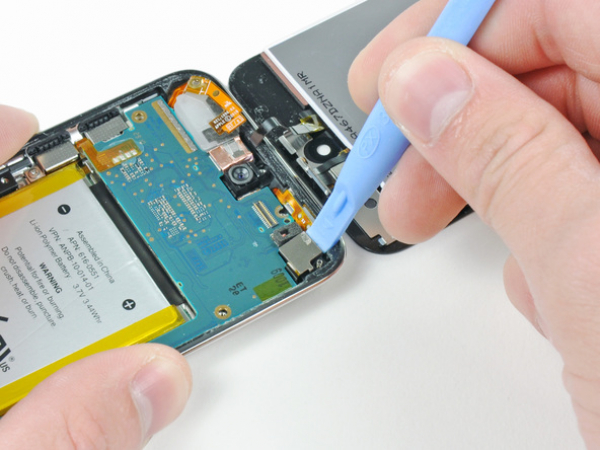

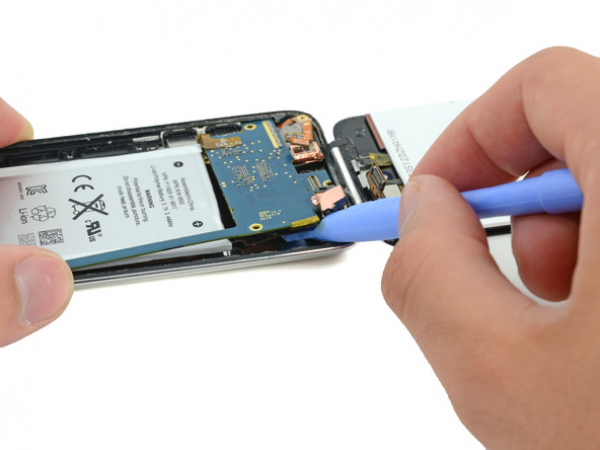

Mentre sollevi gentilmente la scheda madre con una mano, utilizza un attrezzo di apertura in plastica per sollevare la scheda madre dalla parte del nastro di rame posto sul lato superiore della scheda madre.

La scheda madre verrà sollevata in modo adeguato quando l'ultimo connettore del modulo display sarà disconnesso dal bordo superiore del pannello posteriore.

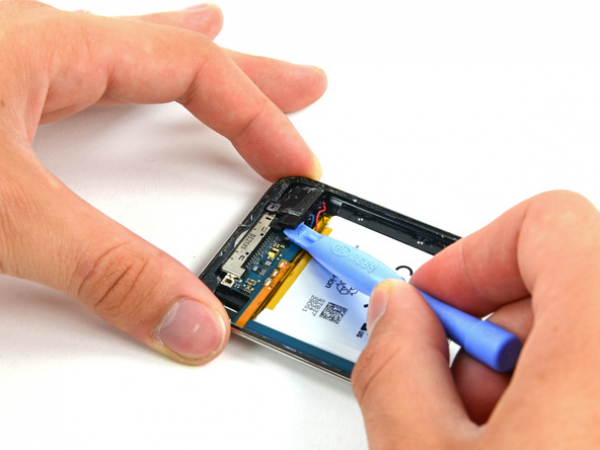

Con un attrezzo di apertura in plastica solleva gentilmente l'altoparlante dell'iPod dal suo alloggiamento nel pannello esterno.

Non cercare di rimuovere completamente l'altoparlante. È ancora collegato al lato inferiore della scheda madre.

Poggia l'altoparlante sulla batteria, in modo da poter procedere con la rimozione della stessa

Nei passi che seguono, dovrai staccare l'adesivo da sotto la batteria, dalla scheda madre e dal telaio sotto la batteria. Procedi lentamente, in modo uniforme, e prestando molta attenzione. Stai attento a non bucare la batteria e a non piegare la scheda madre.

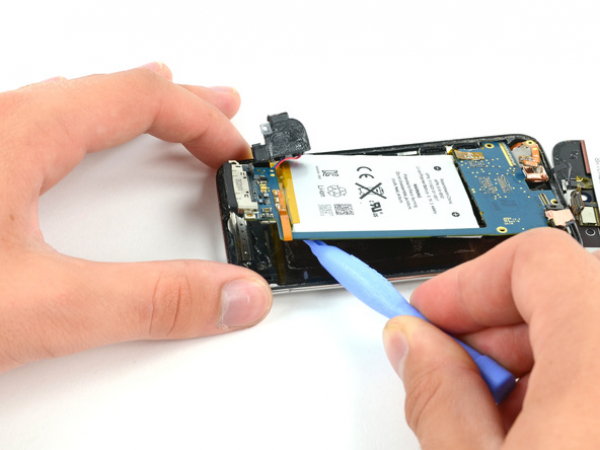

Utilizza un attrezzo di apertura in plastica per staccare l'adesivo intorno ai tre lati esposti della batteria.

Non cercare di staccare la batteria, basta separare l'adesivo.

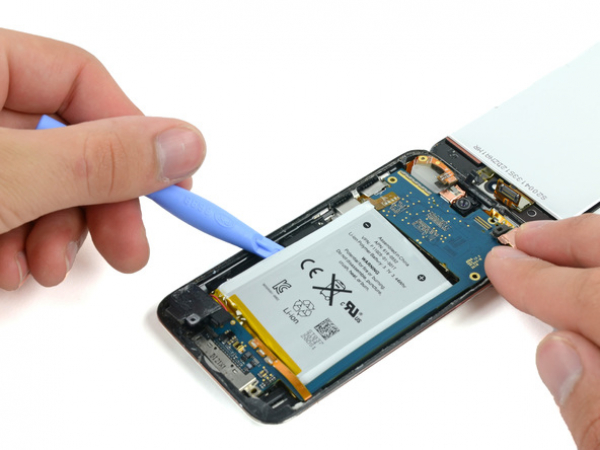

Quando i bordi della batteria sono allentati, inizia a lavorare sui lati della scheda madre. Inizia dalla parte superiore e procedi verso la base.

Per evitare di piegare/rompere la scheda madre, non tentare ancora di rimuoverla. Il connettore dock è ancora attaccato al telaio. Anche in questo caso, prova solo a far perdere l'adesività.

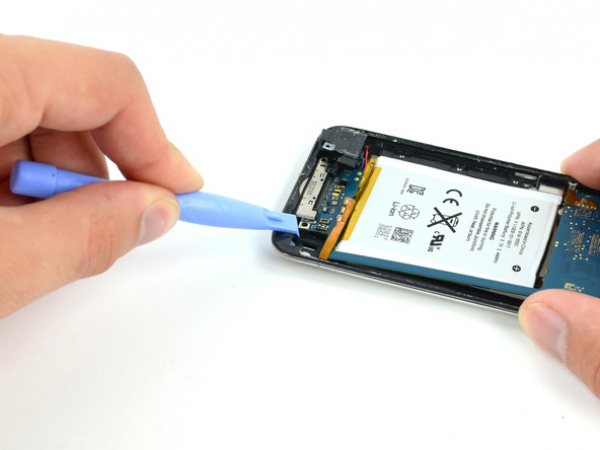

Con un attrezzo di apertura in plastica, tira delicatamente il connettore dock dal telaio esterno. Lavora su ogni lato finché il connettore non viene fuori.

Poichè il connettore è collegato alla scheda madre, spingerlo fuori dal pannello potrebbe provocare il piegamento della scheda madre. Presta moltissima attenzione a non far deformare in maniera permanente la scheda madre.

Una volta che l'adesivo è staccato da sotto il modulo scheda madre/ batteria, solleva il modulo dal lato e ruotalo per permettere l'accesso alla parte sottostante la batteria.

La scheda madre è ancora attaccata al pannello posteriore. Non cercare di separare il modulo, o strapperai il cavo.
