Installazione modulo Display iPhone 5
Passo 1 - Assemblaggio Del Pannello Frontale
Prima di smontare il tuo iPhone, assicurati che sia spento.
Rimuovi le due viti a Pentalobo da 3.6mm poste vicino al connettore Lightning.
Passo 2
Posiziona una ventosa sullo schermo, appena sopra il tasto Home.
Assicurati che la ventosa aderisca completamente allo schermo, così da ottenere una presa ermetica.
Passo 3
Assicurati che la ventosa sia saldamente attaccata al pannello frontale.
Tenendo l'iPhone con una mano, solleva la ventosa per separare leggermente il pannello frontale dal pannello posteriore.
Con molta calma, e senza fretta, applica una forza costante. Il modulo display ha dimensioni molto più sottili rispetto alla maggior parte dei dispositivi.
Con un attrezzo di apertura in plastica inzia a spingere delicatamente il pannello posteriore verso il basso, tirando allo stesso tempo la ventosa verso l'alto.
Sono presenti numerose clip che fissano il pannello frontale al pannello posteriore, per cui potrebbe essere necessario utilizzare in combinazione la ventosa e l'attrezzo di apertura in plastica per separare il pannello frontale.
Passo 4
Continua a fare leva lungo il perimetro del pannello frontale, sganciando le clip sul lato destro e sinistro.
Passo 5
Una volta che le clip sono state sganciate alla base e ai lati del pannello frontale, solleva la base del pannello frontale dal pannello posteriore.
Non tentare ancora di rimuovere il pannello frontale dal pannello posteriore, in quanto ci sono ancora numerosi cavi collegati nella parte superiore dell'iPhone.
Solleva il pannello frontale dal pannello posteriore di circa 90 gradi.
Passo 6
Rimuovi le seguenti viti che fissano la staffa del cavo del pannello frontale alla scheda madre:
Due viti Phillips da 1.2 mm
Una vite Phillips da 1.6 mm
Passo 8
Usa un attrezzo di apertura in plastica per scollegare i tre cavi del pannello frontale:
Cavo fotocamera frontale e sensore
Cavo digitizer
Cavo LCD
In fase di riassemblaggio il cavo LCD potrebbe uscire dal connettore. Questo, una volta riacceso il telefono, potrebbe provocare la presenza di linee bianche, o di uno schermo totalmente nero. Se questo accade, riconnetti semplicemente il cavo e riaccendi il tuo telefono. La cosa migliore da fare sarebbe scollegare e ricollegare la batteria.
Passo 10
Rimuovi le due viti che fissano la staffa della fotocamera frontale al modulo display
Una vite Phillips da 4.1 mm
Una vite Phillips da 2.2 mm
Passo 13 - Fotocamera Frontale E Cavo Sensore
Torna su

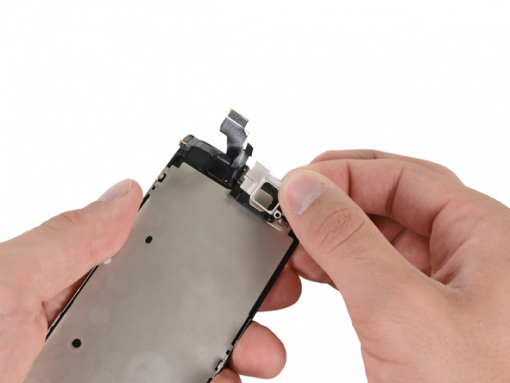

Iniziando dai contatti sotto l'altoparlante, utilizza un attrezzo di apertura in plastica o la punta di uno spudger per sollevare il cavo della fotocamera frontale dal modulo display.
Passo 15 - Cavo Del Tasto Home
Torna su

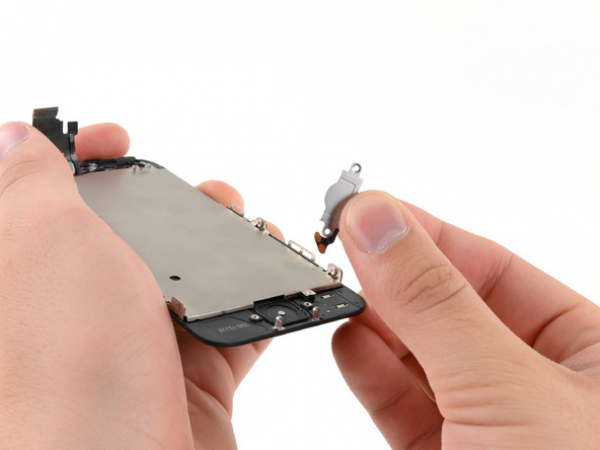

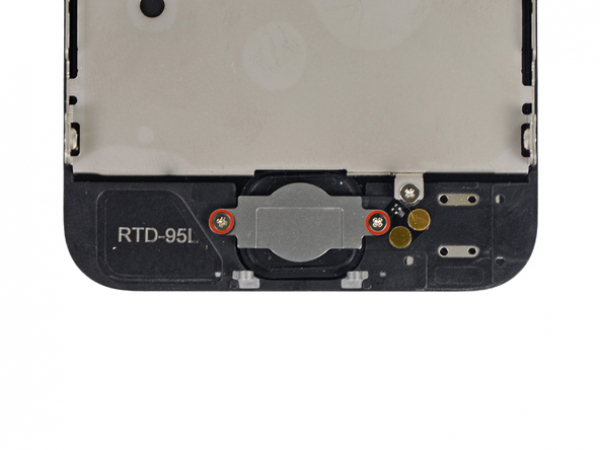

Rimuovi le due viti Phillips da 1.3 mm che fissano la staffa del tasto home al modulo display.
Passo 16

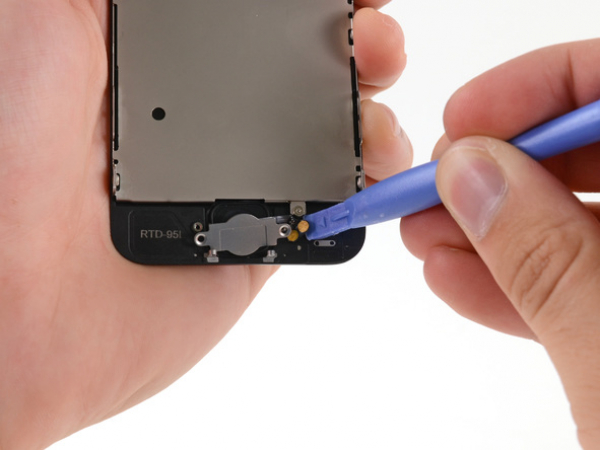

Usa un attrezzo di apertura in plastica per sollevare il bordo del cavo del tasto Home dal modulo display.
Inizia dai punti di contatto a destra e continua verso sinistra.
Proseguire da sinistra verso destra potrebbe provocare lo strappo del cavo, in quanto i contatti sono ben attaccati al pannello frontale.
Se incontri difficoltà nel far scorrere lo strumento di apertura in plastica sotto i punti di contatto, estrai lo strumento e premi delicatamente sulla parte destra dei contatti per allentare l'adesivo, dopodichè prova di nuovo.

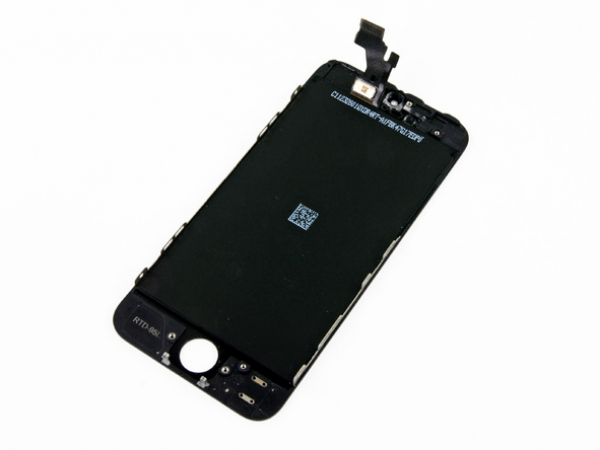

Passo 18 - Modulo Display
Torna su

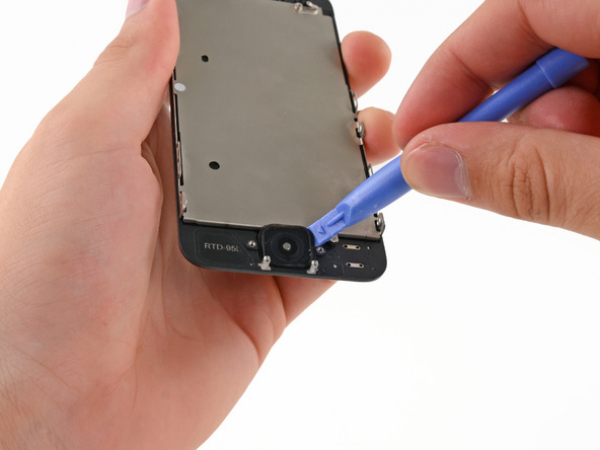

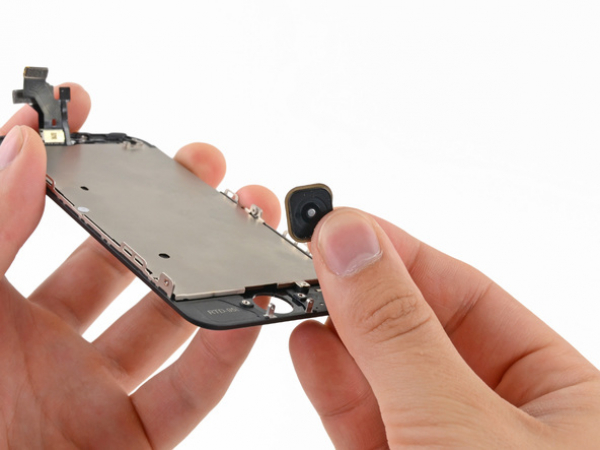

Usa un attrezzo di apertura in plastica per estrarre il tasto Home dal modulo display.
Passo 20

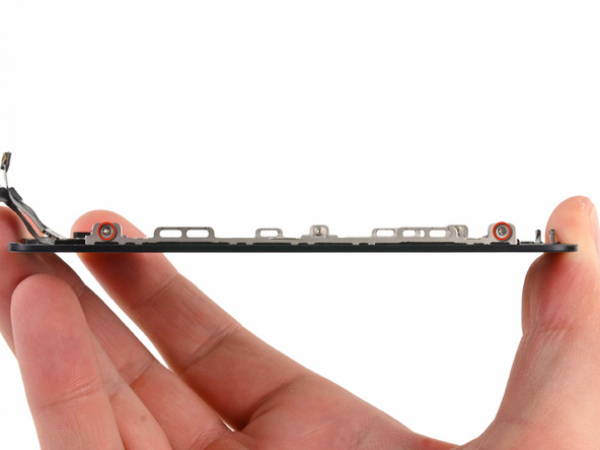

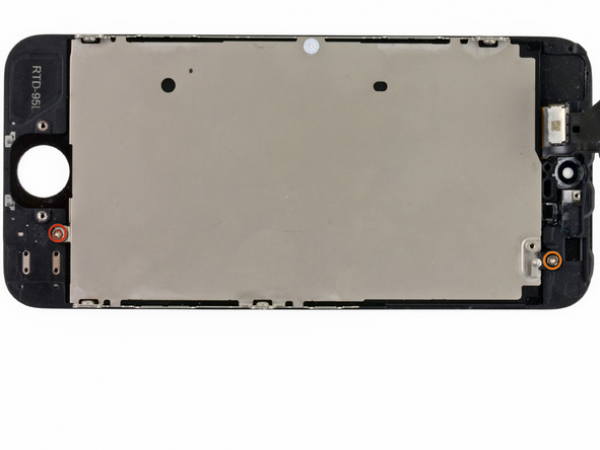

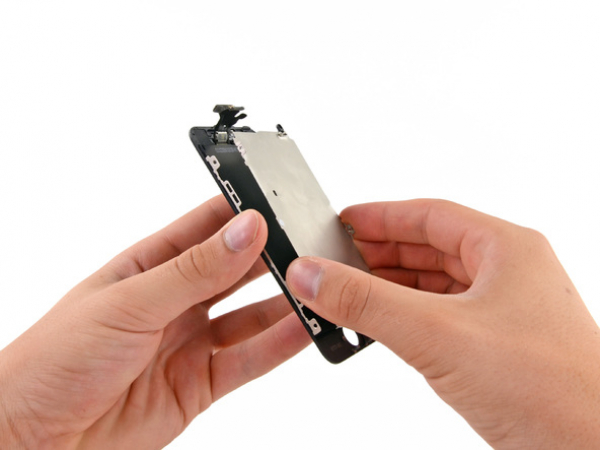

Rimuovi le due viti Phillips da 1.2 mm da ogni lato della cornice del pannello LCD (quattro in totale).
