Installazione dell'Antenna iPhone 4S

Prima di smontare il tuo iPhone, assicurati che sia spento.

Svita le due viti a pentalobo di 3,6 mm, situate accanto al connettore dock.

Durante il rimontaggio, ti consigliamo di sostituire le viti a cinque punte con le viti Phillips equivalenti.

Dovrebbe essere sufficiente utilizzare il cacciavite a 5 punte solo una volta, in quanto in grado di togliere facilmente le viti.

Spingi il pannello posteriore verso il bordo superiore dell iPhone, facendolo scorrere verso l'alto.

Il pannello si sposterà di circa 2 mm.

Separa il pannello posteriore dal retro dell'iPhone, avendo cura di non danneggiare le linguette di plastica attaccate al pannello posteriore.

Rimuovi il pannello posteriore dall'iPhone

Svita le viti che fissano il connettore della batteria alla scheda madre, ovvero:

Una vite del diametro di 1,7 mm Phillips

Una vite del diametro di 1,5 mm Phillips

Utilizza un attrezzo di apertura in plastica per tirare il contatto dalla parte inferiore del connettore della batteria.

Prima di rimontare il contatto, assicurati di averlo pulito con un detergente sgrassante come Windex o alcool isopropilico. Gli oli sulle tue dita potrebbero causare interferenze wireless.

Utilizza il bordo dell'attrezzo di apertura in plastica per sollevare delicatamente il connettore della batteria dalla sua presa sulla scheda madre.

Fai molta attenzione a sollevare solo il connettore della batteria e non il connettore della scheda madre. Se viene sollevato il connettore della scehda madre, questo potrebbe rompersi interamente.

Inserisci il bordo dell'attrezzo di apertura in plastica tra la batteria e l'involucro esterno vicino all'angolo in basso a sinistra dell'iPhone.

Fai scorrere l'attrezzo di apertura in plastica lungo il bordo destro della batteria e fai leva in diversi punti per separare completamente la batteria dall'adesivo che la fissa alla parte esterna.

Utilizza la linguetta di plastica trasparente per staccare la batteria dall'adesivo che la fissa all'iPhone.

Rimuovi la batteria.

Svita le viti che fissano il rivestimento del cavo del connettore dock alla scheda madre:

Una vite del diametro di 1.5 mm Phillips

Una vite del diametro di 1.2 mm Phillips

Rimuovi il rivestimento di metallo del cavo del connettore dock.

Utilizza il bordo dell'attrezzo di apertura in plastica per separare il cavo del dock dalla scheda madre.

Stacca delicatamente il cavo del connettore dock dalla parte adesiva che lo fissa alla scheda madre e al lato dell'altoparlante.

Utilizza il bordo dell'attrezzo di apertura in plastica per scollegare il cavo dell'antenna dalla scheda madre.

Fai passare il cavo dell'antenna sotto le linguette metalliche collegate alla scheda madre.

Svita le due viti di 2.4 mm Phillips che assicurano il modulo altoparlante alla scocca esterna.

Rimuovi il piccolo distanziatore nero che si trova sotto la vite Phillips vicino al modulo vibratore.

Utilizza l'attrezzo di apertura in plastica per sfilare il modulo altoparlante dal suo alloggiamento, avendo cura di non danneggiare le linguette EMI dell'antenna Wi-Fi collegata.

Rimuovi il modulo altoparlante.

Prima di riavvitare le viti del modulo altoparlante, assicurati che le linguette di collegamento Wi-Fi siano installate al di sotto della cover di metallo dell'iPhone, come si vede nella terza immagine.

Assicurati di pulire tutti i punti di contatto metallo - metallo tra le linguette di collegamento dell'antenna Wi-Fi e la scocca dell'iPhone con un detergente sgrassante come Windex o alcool isopropilico. Gli oli sulle tue dita potrebbero causare interferenze wireless.

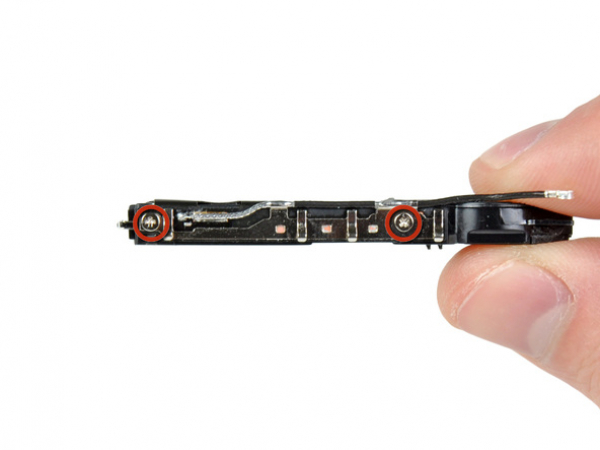

Svita le due viti Phillips di 1.6 mm che fissano l'antenna al modulo altoparlante.

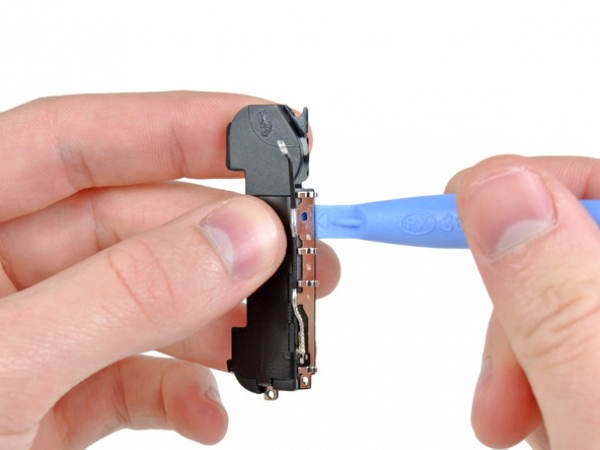

Iniziando dalla parte del cavo dell'antenna, usa l'attrezzo di apertura in plastica per sollevare l'antenna dal modulo altoparlante.

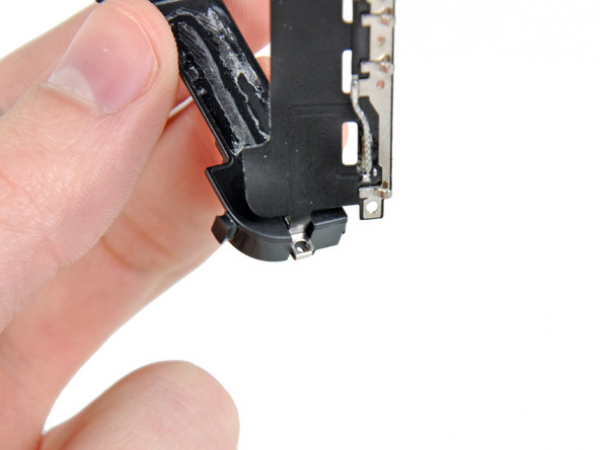

Continua a sollevare l'antenna dal modulo altoparlante, avendo cura di non danneggiare o staccare la staffa dorata posta a uno dei suoi lati.

Rimuovi l'antenna.

Durante l'installazione di una nuova antenna, assicurati, prima di incollarla, di reinserire la staffa dorata dentro la fessura posta ai lati del modulo altoparlante.
