Installazione dell'altoparlante iPhone 4

Il pannello posteriore del tuo iPhone 4 può avere due viti #000 Phillips o le viti a pentalobo di Apple (seconda immagine). Controlla qual è il tipo di viti presente e assicurati di avere il cacciavite giusto per rimuoverle.

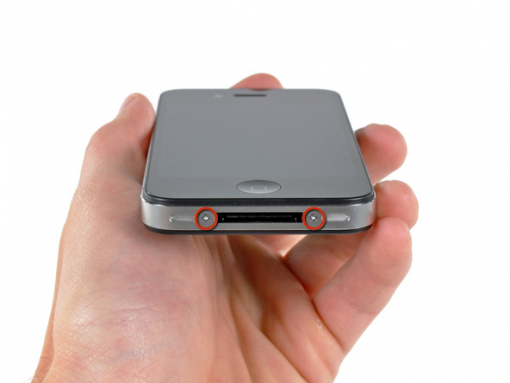

Svita le due viti a pentalobo di 3,6 mm o Phillips #000, situate accanto al connettore dock.

Durante il rimontaggio, ti consigliamo di sostituire le viti a cinque punte con le viti Phillips equivalenti.

Spingi il pannello posteriore verso il bordo superiore dell'iPhone, facendolo scorrere verso l'alto.

Il pannello si sposterà di circa 2 mm.

Spingi il pannello posteriore con le dita e rimuovilo dall'iPhone.

Svita la vite di 2.5 mm Phillips che fissa il connettore della batteria alla scheda madre.

Alcuni dispositivi possono avere due viti, una delle quali fissa il pad di contatto situato sopra la vite indicata in rosso nella foto.

Utilizza un attrezzo di apertura in plastica per tirare con cura il connettore della batteria dalle estremità più vicine ai bordi superiori ed inferiori di iPhone.

Fai molta attenzione a sollevare solo il connettore della batteria argentato e non il connettore nero della scheda madre. Se viene sollevato il connettore della scheda madre, questo potrebbe rompersi interamente.

Non tirare la clip di contatto.

Rimuovi la clip di contatto da iPhone.

Utilizza la linguetta di plastica trasparente per staccare delicatamente la batteria dell'iPhone.

Fai attenzione durante la rimozione della batteria con la linguetta di plastica. Su alcuni dispositivi, Apple utilizza un'eccessiva quantità di colla, rendendo praticamente impossibile rimuovere la batteria in questo modo (l'uso di forza eccessiva potrebbe causare la rottura della linguetta).

Per le batterie "incollate", potresti aiutarti con un attrezzo di apertura in plastica (fai molta attenzione mentre lo stai facendo).

Potrebbe risultare più facile estrarre la batteria dal lato destro, perché su questo lato la colla non è utilizzata.

Rimuovi la batteria.

Prima di riconnettere il connettore della batteria, assicurati di posizionare correttamente il contatto a pressione (mostrato in rosso) accanto al connettore della batteria.

Prima di riassemblare assicurati di pulire tutti i punti di contatto metallo - metallo sul contatto a pressione, così come il suo punto di contatto sul pannello posteriore, con un detergente sgrassante come Windex (anche l'etanolo 96% è adatto, ma devi procedere in modo che i contatti siano asciutti prima del riassemblaggio). Gli oli sulle tue dita potrebbero causare interferenze wireless.

Utilizza una graffetta o un attrezzo di rimozione per estrarre la scheda SIM e il suo supporto.

Questo può richiedere una notevole quantità di forza.

Rimuovi la scheda SIM e il suo supporto.

Svita le due viti seguenti:

Una vite del diametro di 1,2 mm Phillips

Una vite del diametro di 1,6 mm Phillips

Rimuovi il rivestimento di acciaio del cavo del connettore dock dall'iPhone.

Prima del rimontaggio, assicurati di pulire tutti i punti di contatto metallo - metallo sul rivestimento del cavo del connettore dock con un detergente sgrassante come Windex. Gli oli sulle tue dita potrebbero causare interferenze wireless.

Utilizza un attrezzo di apertura in plastica per sollevare con cura il cavo del connettore dock dalla scheda madre, dai due lati corti del connettore.

Rimuovi con cura il cavo a nastro del dock dalla scheda madre e dal cavo dell'altoparlante.

Non usare una forza eccessiva per rimuovere il cavo a nastro del dock dalla scheda madre. Potresti strappare il cavo.

Utilizza un attrezzo di apertura in plastica per tirare verso l'alto il connettore di antenna inferiore, fuori dalla sua presa sulla scheda madre.

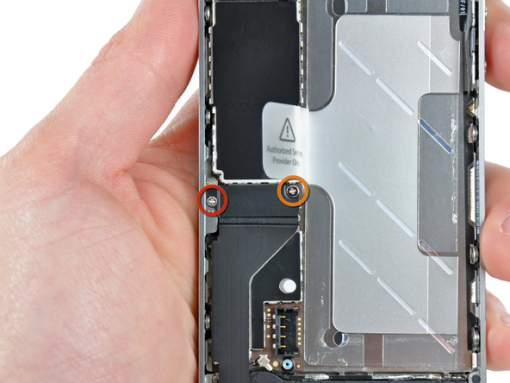

Svita la vite di 1,9 mm Phillips che fissa la parte inferiore della scheda madre alla scocca interna.

Svita le cinque viti seguenti che fissano l'antenna Wi-Fi alla scheda madre:

Una vite del diametro di 2.3 mm Phillips

Due viti del diametro di 1.6 mm Phillips

Una vite del diametro di 1.4 mm Phillips

Una vite del diametro di 4.8 mm Phillips

Durante il rimontaggio, inizia con la sostituzione della vite di 4.8 mm Philips e continua con la vite di 2,3 mm. Ciò serve ad assicurare che non vi sia confusione, e ad evitare di rendere inutilizzabili l'LCD e il digitalizzatore.

Assicurati anche di avvitare correttamente la vite di 4,8 mm Philips in fase di rimontaggio. Questa è la base per l'antenna Wi-Fi, e costituisce spesso il problema principale nel caso in cui si verifichi una cattiva ricezione Wi-Fi dopo il rimontaggio.

Utilizza un attrezzo di apertura in plastica per sollevare leggermente il bordo superiore dell'antenna Wi-Fi e allontanarla dalla scheda madre.

Utilizza la punta di uno spudger per allontanare le clip Wi-Fi dalla cornice interna.

Rimuovi l'antenna Wi-Fi dall'iPhone. Assicurati di non perdere le clip di metallo sulla parte superiore della scocca dove è avvitata la vite di 4,8mm, o la stessa vite di 4,8mm. Questo è il principale motivo per cui si verificano problemi di ricezione Wi-Fi dopo il rimontaggio.

Prima di riassemblare assicurati di pulire tutti i punti di contatto metallo - metallo sulla cover del connettore con un detergente sgrassante come Windex. Gli oli sulle tue dita potrebbero causare interferenze wireless. Non pulire gli stessi connettori con Windex.

Utilizza un attrezzo di apertura in plastica per tirare con cura il connettore della fotocamera posteriore fuori dal suo alloggiamento sulla scheda madre.

Rimuovi la fotocamera posteriore.

Rimuovi il piccolo adesivo bianco (sigillo di garanzia e indicatore di ologramma) che copre la vite vicino alla linguetta della batteria.

Rimuovi la vite di 2,4 mm Phillips nascosta sotto l'adesivo.

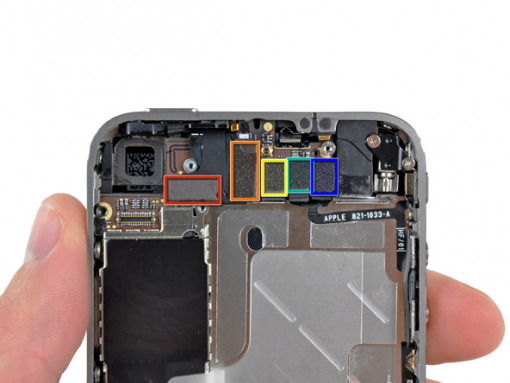

Utilizza il bordo dell'attrezzo di apertura in plastica per sollevare delicatamente i seguenti connettori fuori dai loro alloggiamenti sulla scheda madre.

Cavo Digitizer (sollevare dal basso)

Cavo LCD (sollevare dal basso)

Jack delle cuffie / cavo del pulsante (sollevare dall'alto)

Cavo del microfono / del pulsante di standby (sollevare dall'alto)

Cavo della fotocamera frontale (sollevare dall'alto)

Utilizza un piccolo cacciavite per rimuovere il distanziatore di 4,8 mm vicino al jack delle cuffie.

Durante il rimontaggio del dispositivo, il distanziatore definisce l'altezza della protezione Wi-Fi rimossa al passo 13. Se non è stretta, la pellicola risulterà posizionata al di sopra del piano della cornice e la parte posteriore non potrà scivolare nella posizione del passo 2. Il rivestimento deve essere allineato con il jack delle cuffie.

Quando sostituisci la scheda madre, assicurati che il bordo sia circondato dal distanziatore, altrimenti le viti non si adatteranno.

Durante il rimontaggio controlla che il piccolo distanziatore in gomma collegato alla parte superiore della scheda madre sia in posizione. Senza questa parte, la scheda madre potrebbe danneggiare i cavi a nastro intorno ad esso.

Rimuovi con cura la scheda madre dall'iPhone, prestando attenzione a tutti i cavi, che potrebbero impigliarsi.

Fai attenzione a non danneggiare la piccola punta in oro (cerchiata in rosso, vicino alla parte superiore), in quanto è molto fragile.

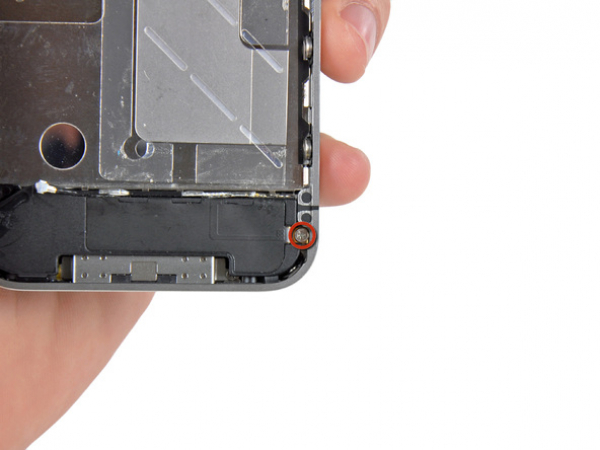

Rimuovi la vite singola di 2,4 mm Phillips che fissa l'altoparlante al lato della cornice interna.

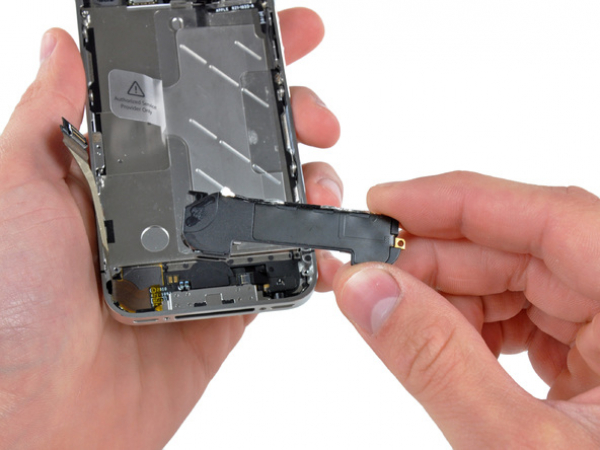

Rimuovi il modulo altoparlante dall'iPhone.

Prima di riassemblare il modulo altoparlante alla cornice interna, assicurati che le quattro linguette EMI rimangano sotto il bordo della cornice LCD.

Prima del rimontaggio, assicurati di pulire tutti i punti di contatto metallo - metallo tra le linguette EMI e la cornice interna, così come il punto di montaggio della vite di ottone, con un detergente sgrassante come Windex. Gli oli sulle tue dita potrebbero causare interferenze wireless.
