Installazione della scheda madre dell'iPhone 5
Passo 1 - Assemblaggio Del Pannello Frontale
Prima di smontare il tuo iPhone, assicurati che sia spento.
Rimuovi le due viti a Pentalobo da 3.6mm poste vicino al connettore Lightning.
Passo 2
Posiziona una ventosa sullo schermo, appena sopra il tasto Home.
Assicurati che la ventosa aderisca completamente allo schermo, così da ottenere una presa ermetica.
Passo 3
Assicurati che la ventosa sia saldamente attaccata al pannello frontale.
Tenendo l'iPhone con una mano, solleva la ventosa per separare leggermente il pannello frontale dal pannello posteriore.
Con molta calma, e senza fretta, applica una forza costante. Il modulo display ha dimensioni molto più sottili rispetto alla maggior parte dei dispositivi.
Con un attrezzo di apertura in plastica inzia a spingere delicatamente il pannello posteriore verso il basso, tirando allo stesso tempo la ventosa verso l'alto.
Sono presenti numerose clip che fissano il pannello frontale al pannello posteriore, per cui potrebbe essere necessario utilizzare in combinazione la ventosa e l'attrezzo di apertura in plastica per separare il pannello frontale.
Passo 4
Continua a fare leva lungo il perimetro del pannello frontale, sganciando le clip sul lato destro e sinistro.
Passo 5
Una volta che le clip sono state sganciate alla base e ai lati del pannello frontale, solleva la base del pannello frontale dal pannello posteriore.
Non tentare ancora di rimuovere il pannello frontale dal pannello posteriore, in quanto ci sono ancora numerosi cavi collegati nella parte superiore dell'iPhone.
Solleva il pannello frontale dal pannello posteriore di circa 90 gradi.
Passo 6
Rimuovi le seguenti viti che fissano la staffa del cavo del pannello frontale alla scheda madre:
Due viti Phillips da 1.2 mm
Una vite Phillips da 1.6 mm
Passo 8
Usa un attrezzo di apertura in plastica per scollegare i tre cavi del pannello frontale:
Cavo fotocamera frontale e sensore
Cavo digitizer
Cavo LCD
In fase di riassemblaggio il cavo LCD potrebbe uscire dal connettore. Questo, una volta riacceso il telefono, potrebbe provocare la presenza di linee bianche, o di uno schermo totalmente nero. Se questo accade, riconnetti semplicemente il cavo e riaccendi il tuo telefono. La cosa migliore da fare sarebbe scollegare e ricollegare la batteria.
Passo 10 - Batteria
Torna su

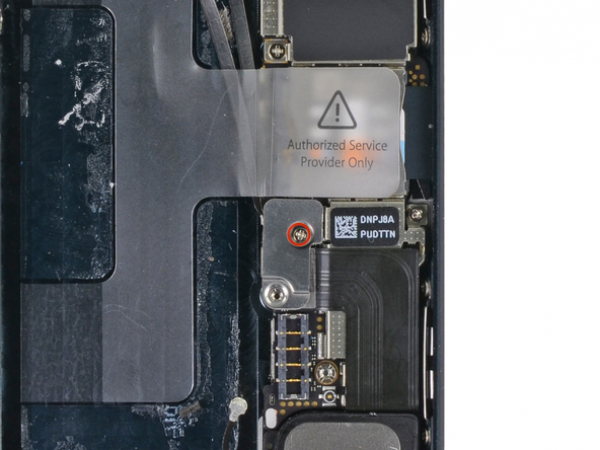

Rimuovi le seguenti due viti che fissano la staffa di metallo del connettore della batteria alla scheda madre.
Una vite Phillips da 1.8 mm
Una vita Phillips da 1.6 mm
Passo 12
Usa un attrezzo di apertura in plastica per estrarre delicatamente il connettore della batteria dalla sua presa sulla scheda madre.
Fai molta attenzione a fare leva solo sul connettore della batteria e non sulla presa della scheda madre. Se sollevi la presa sulla scheda madre potresti rompere interamente il connettore.
Passo 13
Inserisci la punta dell'attrezzo di apertura in plastica tra la batteria e il pannello posteriore, alla base dell'iPhone.
Fai scorrere l'attrezzo di apertura in plastica lungo il lato destro della batteria, facendo leva in diversi punti per separarla completamente dall'adesivo che la fissa al pannello posteriore.
Non fare leva con troppa forza: la batteria potrebbe deformarsi in modo permanente o forarsi.
Passo 14

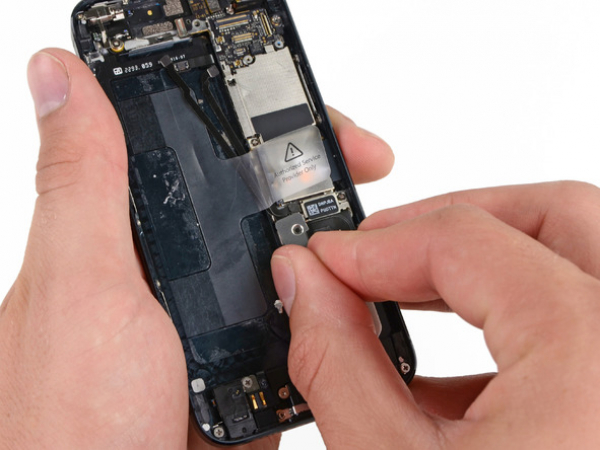

Se necessario, usa la linguetta trasparente in plastica per rimuovere la batteria dall'adesivo che la fissa all'iPhone.
Rimuovi la batteria.
Passo 15 - Modulo Scheda Madre
Torna su

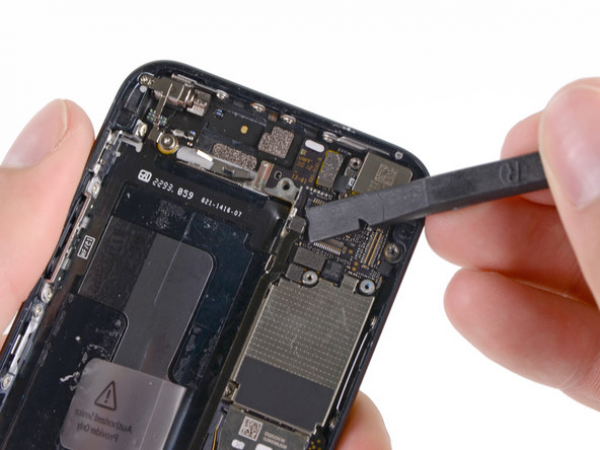

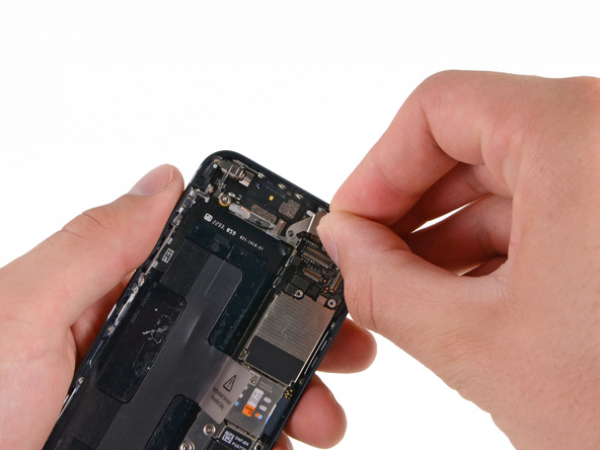

Utilizzando la punta di uno spudger, solleva il connettore del cavo dell'antenna cellulare dalla sua presa sulla scheda madre, collocata appena sopra il modulo altoparlante.
Passo 16

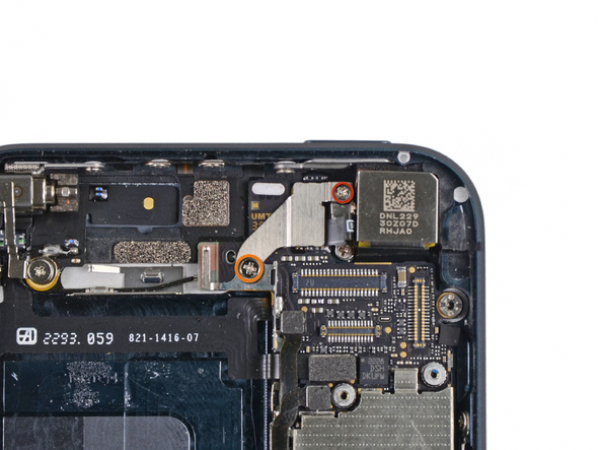

Svita le seguenti due viti che fissano la staffa superiore della scheda madre alla scocca posteriore:
Una vite Phillips del diametro di 1,5 millimetri
Una vite Phillips del diametro di 2,3 millimetri
Passo 17
Rimuovi la staffa dalla parte superiore della scheda madre.
Stai molto attento a non rompere la minuscola linguetta che sporge fuori della staffa accanto alla fotocamera posteriore.
Passo 18

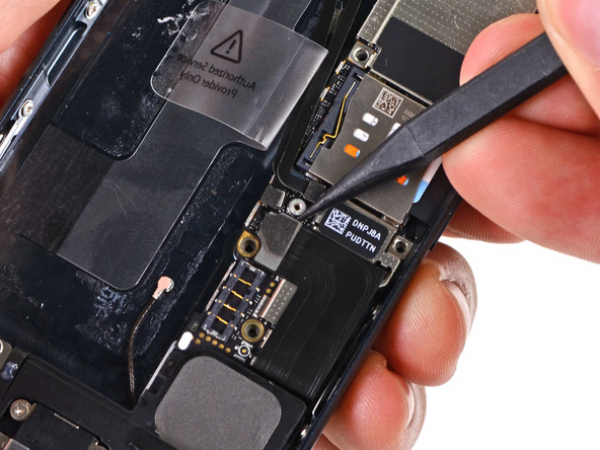

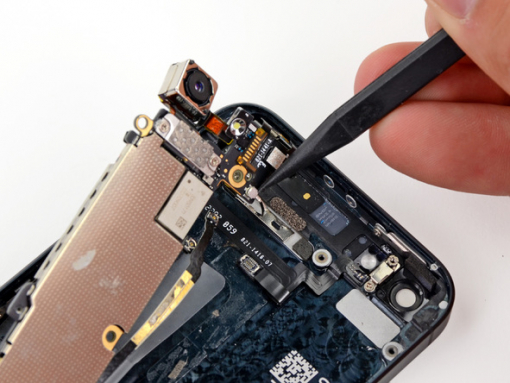

Scollega i seguenti tre cavi dalla scheda madre con la parte piatta di uno spudger:
Cavo superiore di interconnessione
Cavo del modulo tasti
Cavo inferiore di interconnessione
Passo 19

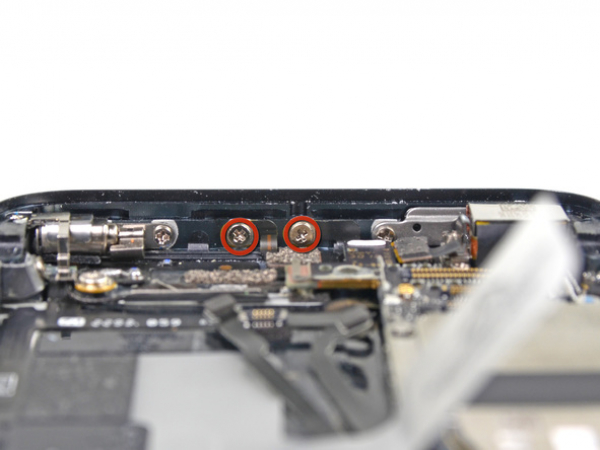

Rimuovi le due viti Phillips di 1,3 millimetri dalla parte superiore interna della scocca posteriore.
Passo 20
Rimuovi la singola vite Phillips di 1,2 millimetri rimasta nella staffa centrale della scheda madre.
Passo 22

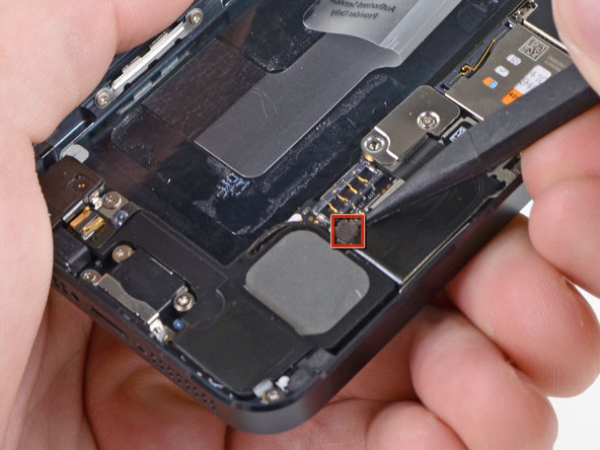

Solleva il cavo del connettotre Lightning dalla sua presa sulla scheda madre utilizzando uno spudger.
Lentamente, e prestando molta attenzione, tira indietro il cavo e allontanalo dalla scheda madre.
Passo 23

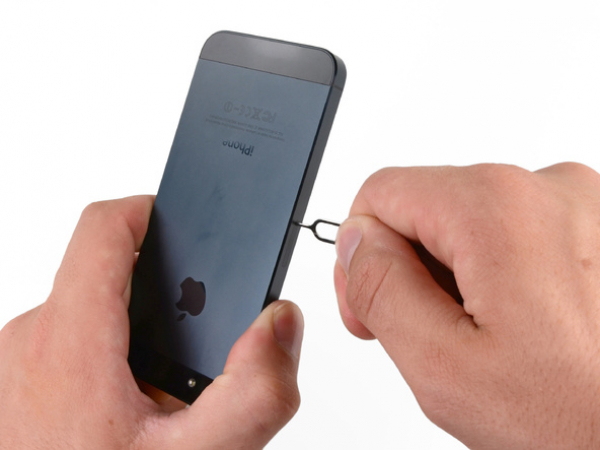

Premi nel foro del porta scheda SIM posizionato sul lato destro dell'iPhone con un attrezzo di rimozione SIM o una graffetta, estraendolo dal suo alloggiamento.
Rimuovi il supporto della scheda SIM dall'iPhone.
Passo 24

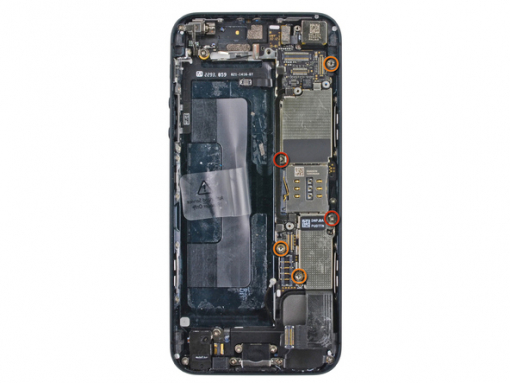

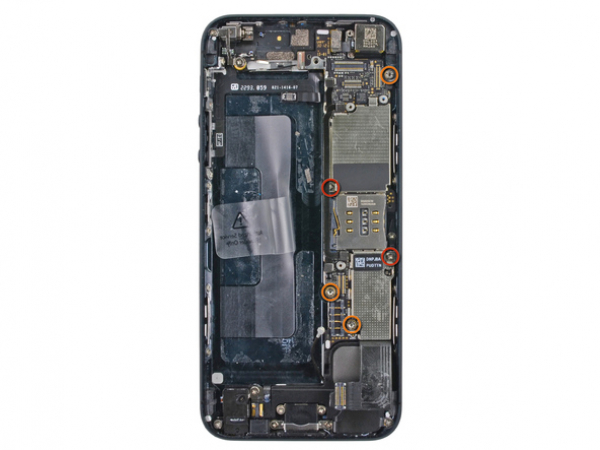

Rimuovi le seguenti viti che fissano la scheda madre alla scocca posteriore:
Due viti Phillips del diametro di 2,3 millimetri
Tre viti distanziali del diametro di 2,7 millimetri
Sebbene queste viti abbiano il design Phillips, è possibile utilizzare come comodo strumento di rimozione il nostro cacciavite a testa piatta da 2,5 millimetri
Passo 25

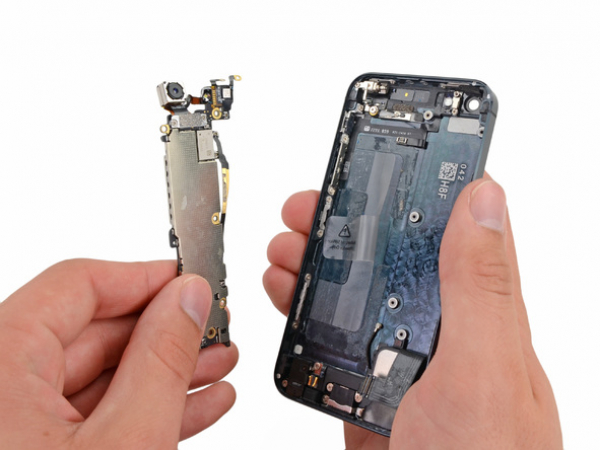

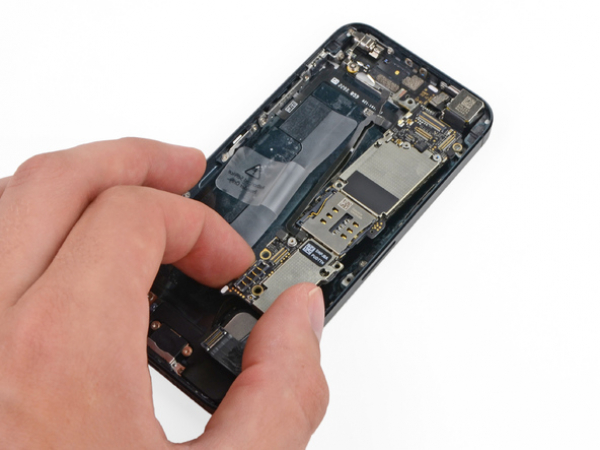

Solleva il modulo scheda madre verso la parte della scocca posteriore dove si trova la batteria.
A questo punto, è rimasto ancora un cavo collegato alla parte inferiore della scheda madre. Assicurati dunque di non tentare ancora di rimuovere completamente il modulo scheda madre dalla scocca posteriore.
La bordatura del flash è attaccata all'unità flash e alla scocca posteriore. Rimuovila con le pinzette e montala di nuovo sul flash nel caso in cui rimanga sulla scocca posteriore.
