Installazione della batteria iPhone 5

Prima di smontare il tuo iPhone, assicurati che sia spento.

Rimuovi le due viti a Pentalobo da 3.6mm poste vicino al connettore Lightning.

Posiziona una ventosa sullo schermo, appena sopra il tasto Home.

Assicurati che la ventosa aderisca completamente allo schermo, così da ottenere una presa ermetica.

Assicurati che la ventosa sia saldamente attaccata al pannello frontale.

Tenendo l'iPhone con una mano, solleva la ventosa per separare leggermente il pannello frontale dal pannello posteriore.

Con molta calma, e senza fretta, applica una forza costante. Il modulo display ha dimensioni molto più sottili rispetto alla maggior parte dei dispositivi.

Con un attrezzo di apertura in plastica inzia a spingere delicatamente il pannello posteriore verso il basso, tirando allo stesso tempo la ventosa verso l'alto.

Sono presenti numerose clip che fissano il pannello frontale al pannello posteriore, per cui potrebbe essere necessario utilizzare in combinazione la ventosa e l'attrezzo di apertura in plastica per separare il pannello frontale.

Continua a fare leva lungo il perimetro del pannello frontale, sganciando le clip sul lato destro e sinistro.

Una volta che le clip sono state sganciate alla base e ai lati del pannello frontale, solleva la base del pannello frontale dal pannello posteriore.

Non tentare ancora di rimuovere il pannello frontale dal pannello posteriore, in quanto ci sono ancora numerosi cavi collegati nella parte superiore dell'iPhone.

Solleva il pannello frontale dal pannello posteriore di circa 90 gradi.

Rimuovi le seguenti viti che fissano la staffa del cavo del pannello frontale alla scheda madre:

Due viti Phillips da 1.2 mm

Una vite Phillips da 1.6 mm

Rimuovi la staffa del cavo del pannello frontale dalla scheda madre.

Usa un attrezzo di apertura in plastica per scollegare i tre cavi del pannello frontale:

Cavo fotocamera frontale e sensore

Cavo digitizer

Cavo LCD

In fase di riassemblaggio il cavo LCD potrebbe uscire dal connettore. Questo, una volta riacceso il telefono, potrebbe provocare la presenza di linee bianche, o di uno schermo totalmente nero. Se questo accade, riconnetti semplicemente il cavo e riaccendi il tuo telefono. La cosa migliore da fare sarebbe scollegare e ricollegare la batteria.

Rimuovi il pannello frontale dal pannello posteriore.

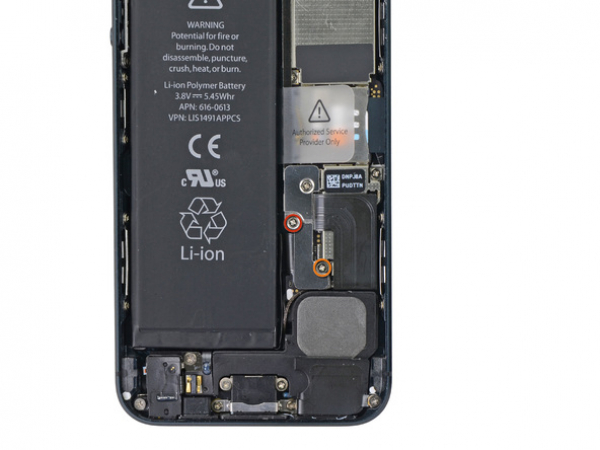

Rimuovi le seguenti due viti che fissano la staffa di metallo del connettore della batteria alla scheda madre.

Una vite Phillips da 1.8 mm

Una vita Phillips da 1.6 mm

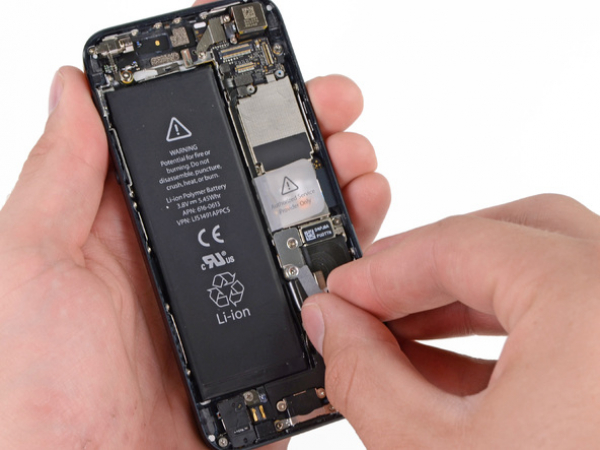

Rimuovi la staffa di metallo del connettore della batteria dal tuo iPhone.

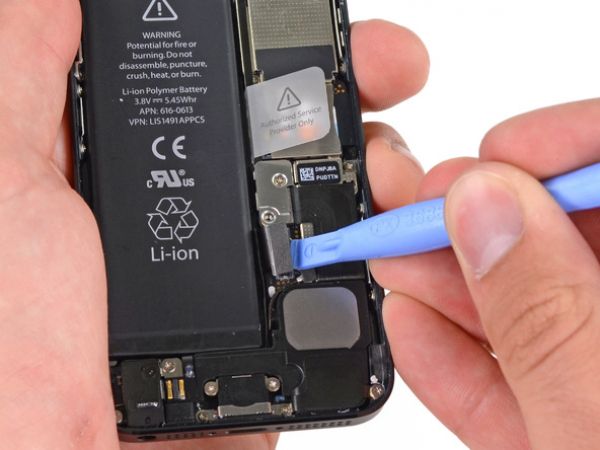

Usa un attrezzo di apertura in plastica per estrarre delicatamente il connettore della batteria dalla sua presa sulla scheda madre.

Fai molta attenzione a fare leva solo sul connettore della batteria e non sulla presa della scheda madre. Se sollevi la presa sulla scheda madre potresti rompere interamente il connettore.

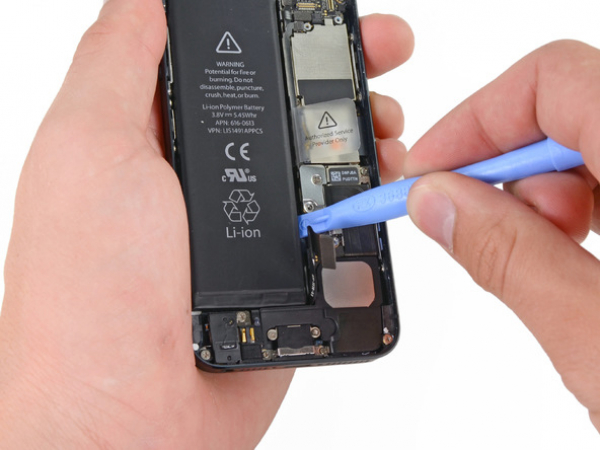

Inserisci la punta dell'attrezzo di apertura in plastica tra la batteria e il pannello posteriore, alla base dell'iPhone.

Fai scorrere l'attrezzo di apertura in plastica lungo il lato destro della batteria, facendo leva in diversi punti per separarla completamente dall'adesivo che la fissa al pannello posteriore.

Non fare leva con troppa forza: la batteria potrebbe deformarsi in modo permanente o forarsi.

Se necessario, usa la linguetta trasparente in plastica per rimuovere la batteria dall'adesivo che la fissa all'iPhone.

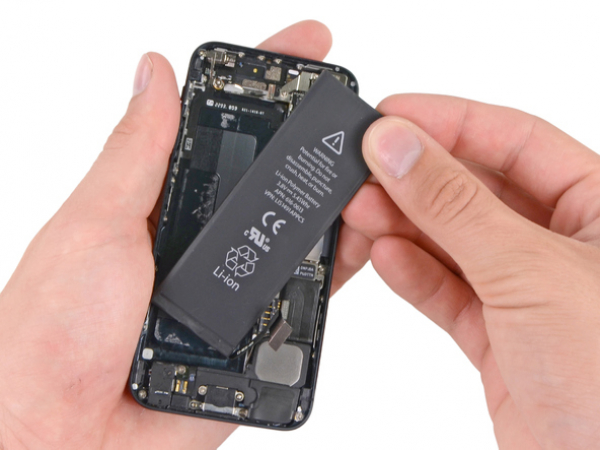

Rimuovi la batteria.
