Installazione della Batteria iPhone 3GS

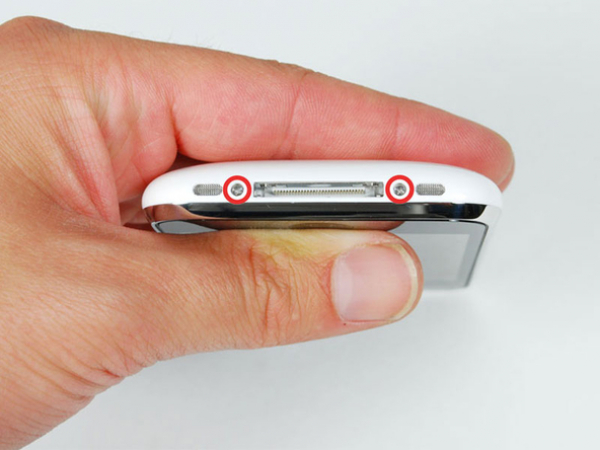

Rimuovi le due viti Phillips #00 da 3.7mm dalla base del connettore dock dell'iPhone.

Rimuovi il manico di metallo dalla ventosa. È più semplice e più sicuro afferrare la base della ventosa piuttosto che il manico di metallo.

Quando apri l'iPhone fai molta attenzione ad evitare che i cavi posti al di sotto dello schermo vengano recisi.

Tra la mascherina argentata e il modulo schermo nero è presente una guarnizione in gomma. In questa fase è richiesta un pò di forza per separare lo schermo. Potrebbe essere utile muovere la ventosa avanti e indietro per sollevare lo schermo.

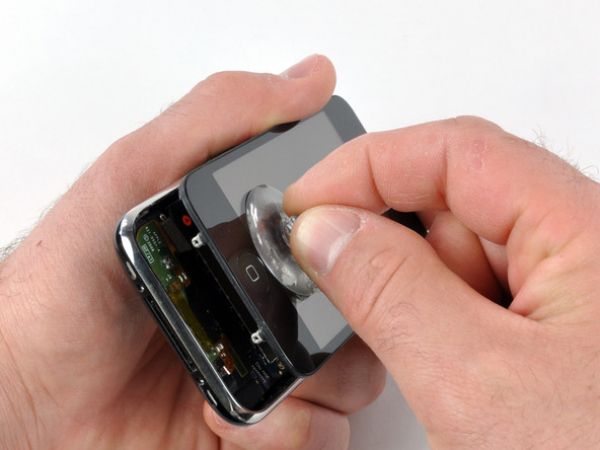

Utilizza una piccola ventosa vicino al tasto Home per tirare delicatamente la parte inferiore dello schermo dell'iPhone.

Se lo schermo è troppo danneggiato per permettere alla ventosa di aderire, possono essere utilizzati dei nastri con un forte adesivo, come ad esempio del nastro da imballaggio.

Il modulo schermo è ancora collegato all'iPhone tramite numerosi cavi, per cui non provare ancora a rimuoverlo completamente.

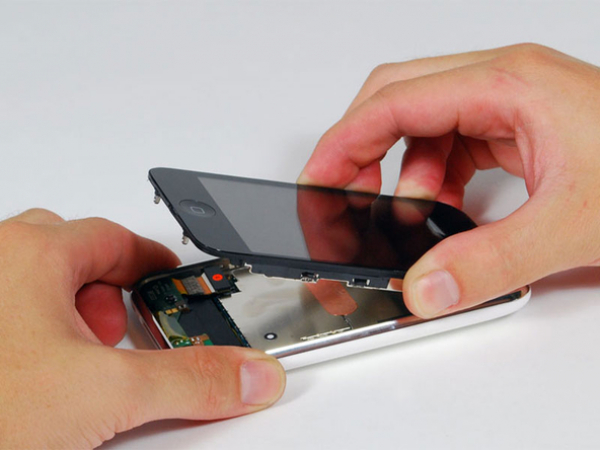

Solleva lo schermo finché non si trova ad un angolo di circa 45 gradi.

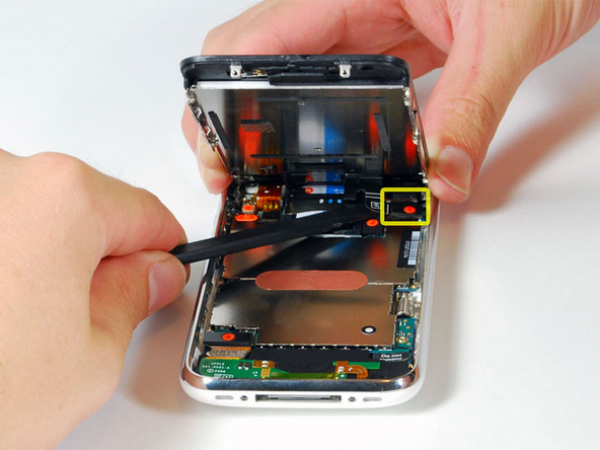

Continua a tenere lo schermo con una mano, e usa l'altra mano e uno spudger per scollegare il cavo flex nero numero "1" (il cavo 1 è per il display)

Fai attenzione ad inserire lo spudger da sinistra, come mostrato nella figura (sotto il cavo). Se provi a sollevare il cavo da destra potresti danneggiare il connettore ed essere costretto a sostituire lo schermo!

Tutti i connettori, eccetto il connettore mostrato nel passo 6, si tirano dall'alto.

Solleva il display finchè non è posizionato in posizione verticale. Questo permetterà un migliore accesso per scollegare i cavi rimanenti.

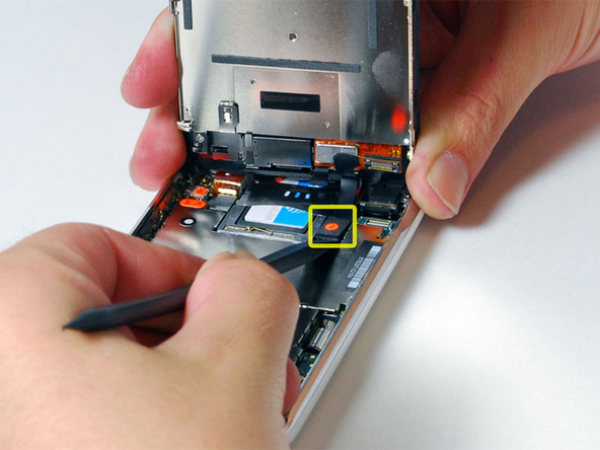

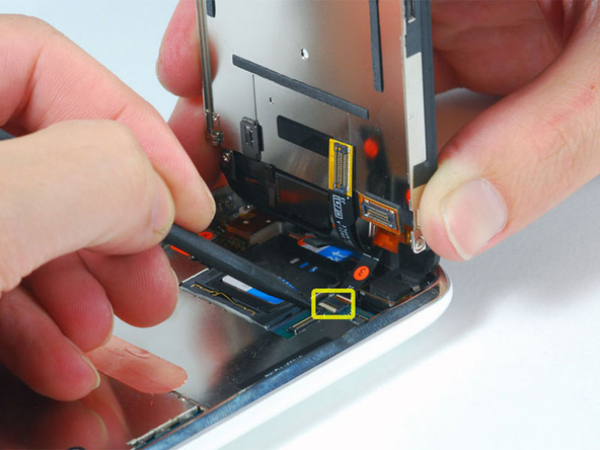

Usa uno spudger per scollegare il cavo nero "2". (Il cavo 2 è per il pannello del touch capacitivo)

Nota: in qualche versione non americana del 3G (cinese, europea) potrebbe non esistere la linguetta di plastica. In questo caso si dovrebbe far scorrere il cavo verso lo schermo fin quando non viene rimosso. In fase di riassemblaggio, potresti dover applicare un po' di forza sul cavo per reinserirlo nel suo alloggiamento.

Alcuni iPhone, nel connettore "3", potrebbero aver i colori invertiti (linguetta di plastica nera, connettore bianco). Assicurati di tirare nella maniera opportuna la linguetta, altrimenti potresti danneggiare il connettore.

Usa uno spudger per sollevare la linguetta bianca di plastica che tiene al suo posto il cavo a nastro numero "3". La linguetta bianca dovrebbe sollevarsi fino a 90 gradi, liberando il cavo a nastro.

Fai scorrere il cavo a nastro nero fuori dal suo connettore, e rimuovi il modulo schermo dall'iPhone.

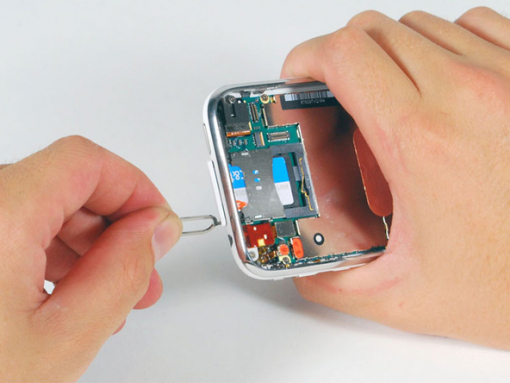

Inserisci l'attrezzo di estrazione della SIM o una graffetta nel foro accanto al jack delle cuffie.

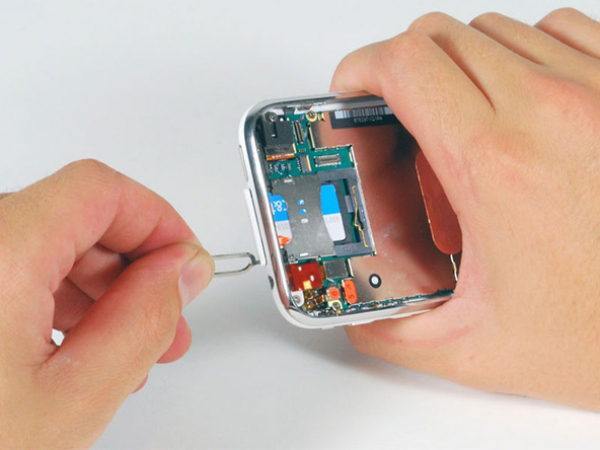

Premi sull'attrezzo fino a quando il porta SIM non fuoriesce.

Estrai il porta SIM dall'iPhone.

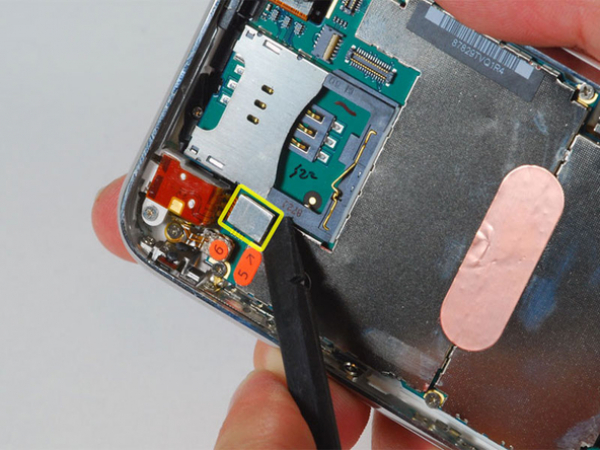

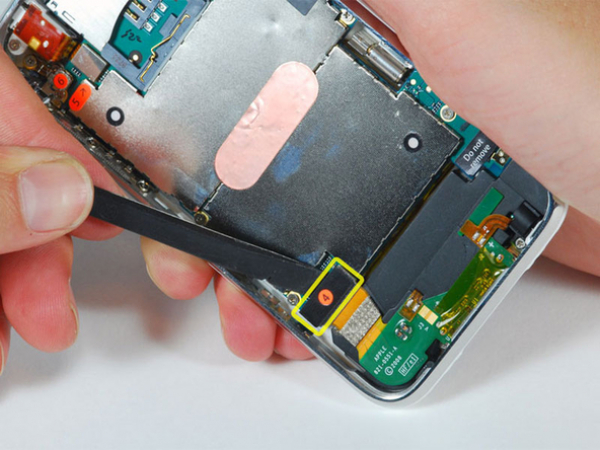

Usa uno spudger per scollegare il cavo "4."

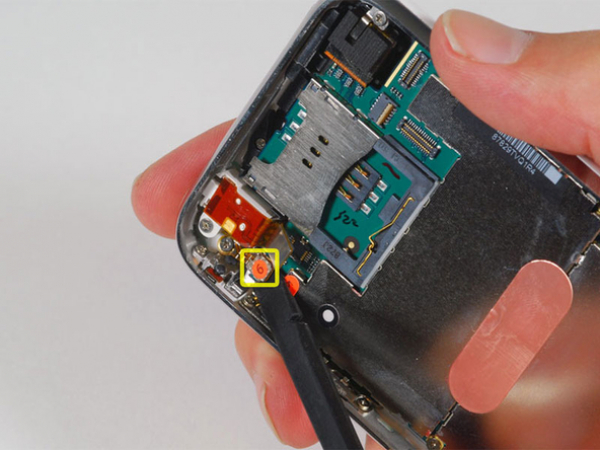

Usa uno spudger per scollegare il cavo "5."

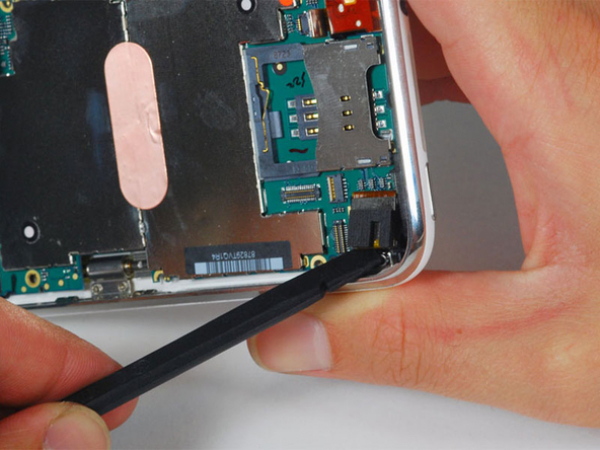

Usa uno spudger per scollegare il cavo "6".

Se hai un iPhone 3GS, fai riferimento alla seconda figura e usa uno spudger per scollegare il cavo "7."

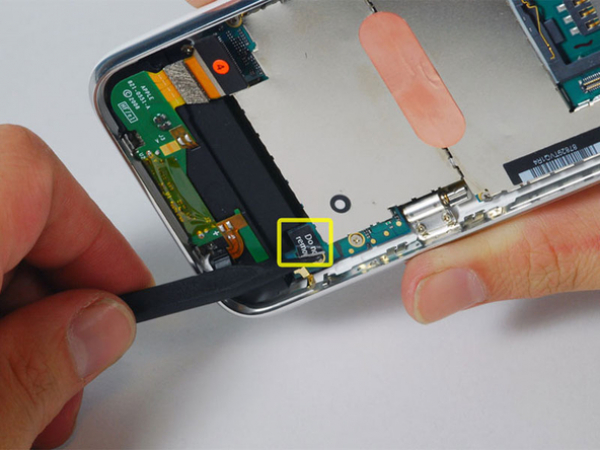

Rimuovi con cautela il piccolo adesivo con la scritta "Do not remove"

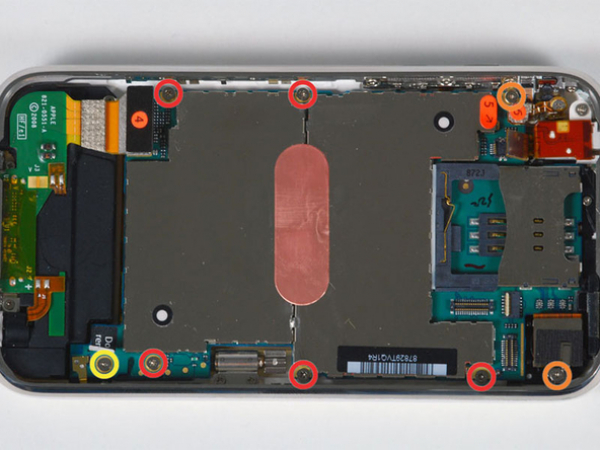

Rimuovi le seguenti 8 viti:

Cinque viti a filetto parziale Phillips #00 da 2,3 mm, che fissano la scheda madre al pannello posteriore

Due viti a filetto completo Phillips #00 da 2.3 mm che fissano la scheda madre e la fotocamera.

Una vite Phillips #00 da 2.9 mm posta sotto l'adesivo "Do not remove".

Note per il riassemblaggio:

La vite che va vicino alla fotocamera (in basso a destra, vite arancione) ha anche una striscia di metallo che mantiene la fotocamera in posizione.

Ricordati di rimettere questa striscia al suo posto prima di inserire la vite Phillips #00 da 2.3 mm vicino alla fotocamera.

Usa uno spudger per sollevare delicatamente la fotocamera fuori dal suo alloggiamento nel pannello posteriore.

La fotocamera non può essere ancora rimossa completamente, in quanto è collegata alla base della scheda madre.

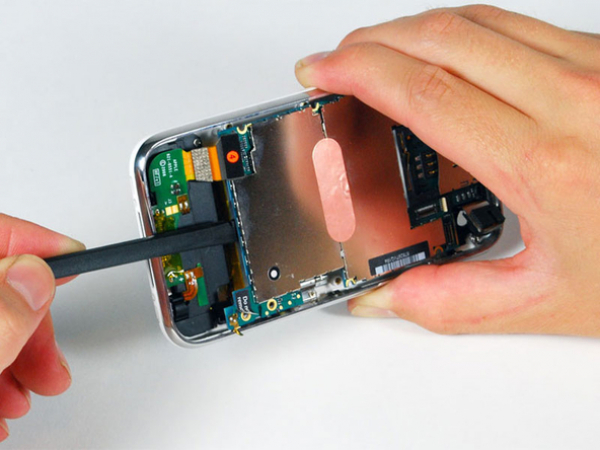

Usa uno spudger per sollevare delicatamente il bordo della scheda madre più vicino al connettore dock.

C'è una piccola linguetta di messa a terra dorata sulla scheda madre, accanto all'adesivo "Do not remove". Fai MOLTA ATTENZIONE che questa non rimanga impigliata al lato del pannello; si rompe molto facilmente. Se hai problemi con il segnale dopo la rimozione della scheda madre, controlla questa linguetta.

Se non riesci ad estrarre la scheda madre, controlla ancora una volta che tutte le viti che fissano la scheda madre siano state rimosse.

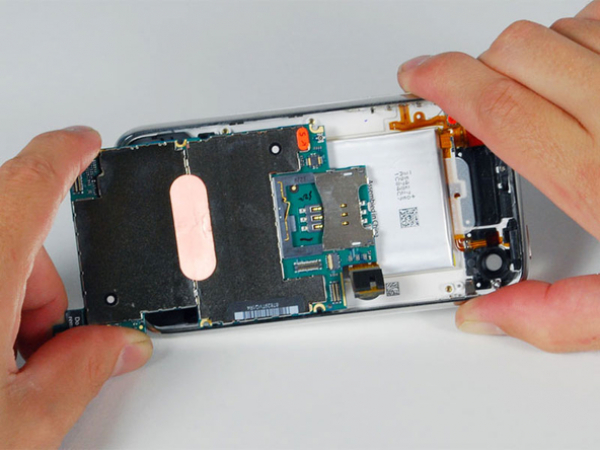

Fai scorrere la scheda madre verso il connettore dock e fuori dall'iPhone.

Quando reinstalli la scheda madre dopo aver installato la batteria, collega la fotocamera alla scheda madre prima di inserirla nella scocca. Dopodiché assicurati di riposizionare la parte superiore della scheda madre (dove è posizionato il porta SIM) prima dell'installazione del resto della scheda madre. Questo è importante, in quanto a volte la fessura della SIM card non si allinea. Una volta che la parte superiore è posizionata, la parte inferiore può essere inserita al suo posto. Saprai che la scheda madre è installata correttamente quando il porta SIM è allineato con la sua apertura, e quando il modulo fotocamera è perfettamente al suo posto.

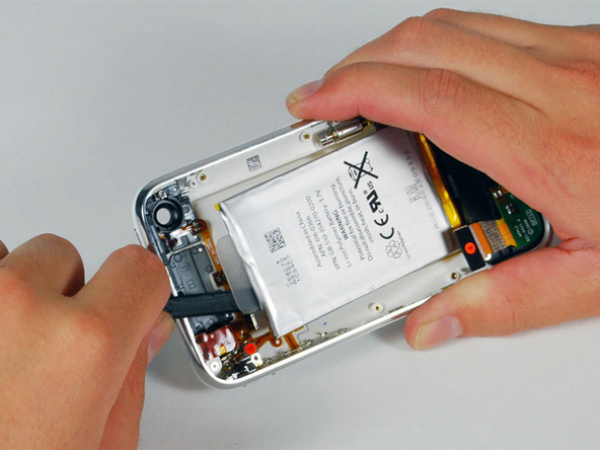

Usa uno spudger per sollevare la batteria dal pannello posteriore. La batteria è fissata con una striscia adesiva posta su tutto il suo perimetro. Per evitare che la batteria si pieghi durante il processo di rimozione, raccomandiamo di non usare per sollevarla soltanto la linguetta di plastica. *Nota: la rimozione della batteria non è necessaria per sostituire l'antenna GPS. Ti dà solamente più spazio per rimuovere il modulo altoparlante (che a sua volta non è necessario sia rimosso completamente)

La batteria dell'iPhone è fissata al pannello posteriore con un adesivo delicato. Questo adesivo di solito viene fuori insieme alla batteria. Se la tua batteria di ricambio include già un adesivo, non è necessario nient'altro. Se la tua batteria di ricambio non ha un adesivo, potrai utilizzare l'adesivo della vecchia batteria su quella nuova.

È possible utilizzare un phon o una pistola termica regolata al minimo per scaldare la parte posteriore della scocca. Ciò contribuirà a far perdere l'aderenza all'adesivo prima di utilizzare lo spudger per separare la batteria dalla scocca posteriore.
