Sostituzione del connettore batteria dell'iPhone 6

Prima di smontare il tuo iPhone, assicurati di averlo spento.

Ci sono le due viti pentalobiche da 3,6 mm accanto al connettore Lightning. Devi rimuoverle.

I prossimi tre passi ti spiegheranno come usare l'iSclack, uno strumento per aprire l'iPhone 6. Se non stai usando iSclack, salta al passaggio 5.

Se c'è un profondimetro di plastica attaccato al centro dell'iSclack, sei libero di rimuoverlo. Non c'è bisogno di usarlo per un telefono più grande, come ad esempio per l'iPhone 6.

Apri la pinza a ventosa, stringendo il manico dell'iSclack.

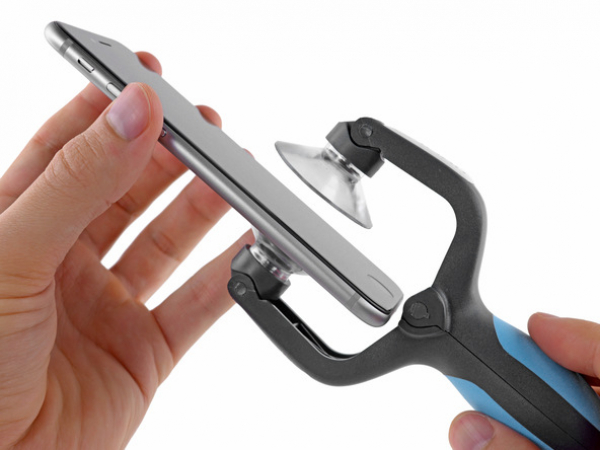

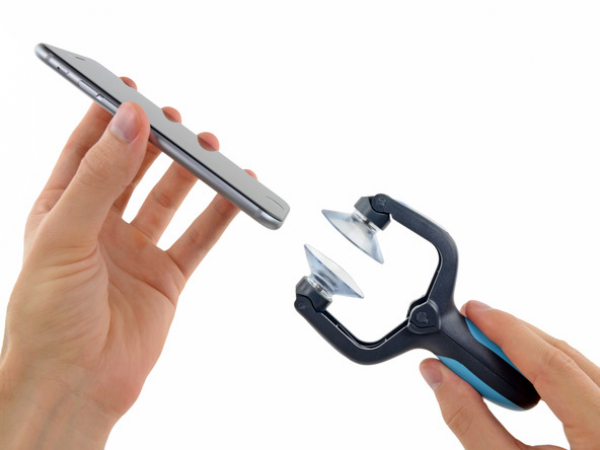

Posiziona la parte inferiore del tuo telefono tra le ventose.

Assicurati che la ventosa dell'iSclack venga poggiata appena sopra il tasto home (ma senza coprirlo).

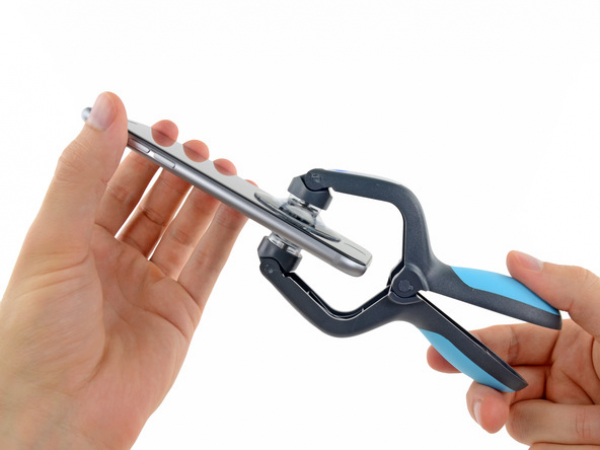

Devi aprire il manico per chiudere le pinze dell'iSclack. Centra le ventose e premile sulla parte superiore e sulla parte inferiore dell'iPhone.

Tieni con sicurezza il tuo iPhone e chiudi il manico dell'iSclack aprendo le ventose. Così separerai il pannello frontale dalla cover posteriore.

L'iSclack aprirà in modo sicuro il tuo iPhone, perché è realizzato appositamente per separare i pezzi, ma senza danneggiare i cavi.

Rimuovi le ventose dal tuo iPhone.

Salta i seguenti tre passi, e vai al passaggio 8.

Nel caso in cui non disponi dell'iSclack o non desideri utilizzarlo, è possibile usare una singola ventosa per sollevare il pannello frontale dall'iPhone.

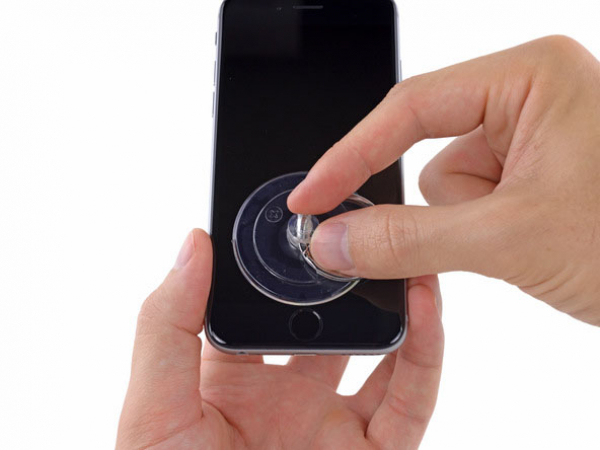

Premi la ventosa contro lo schermo, sopra il pulsante Home.

Assicurati che la ventosa sia premuta saldamente contro lo schermo.

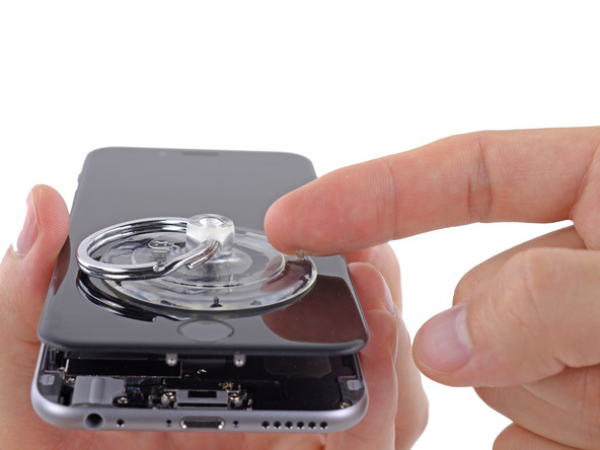

Tieni ben fermo il tuo iPhone con una mano sola, e tira delicatamente la ventosa con l'altra mano. Così sarai in grado di sollevare il pannello frontale dalla cover posteriore.

Applica una forza decisa ma delicata mentre separi il pannello anteriore dal resto del telefono. Prenditi il tempo necessario.

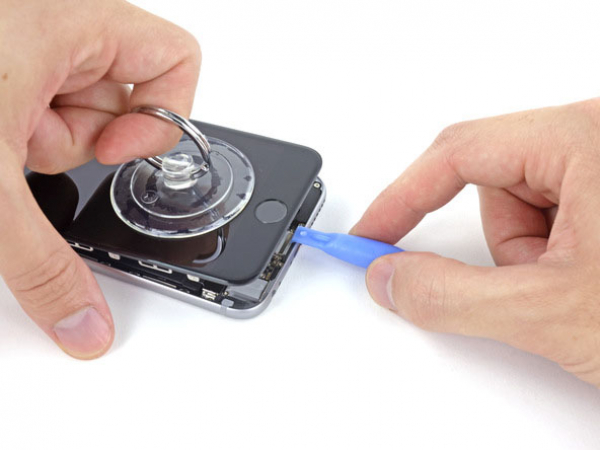

Utilizzando uno strumento di apertura in plastica, comincia a premere la cover posteriore verso il basso allontanandola dal modulo display. Mentre lo stai facendo, continua a tirare verso l'alto con la ventosa.

Diverse clip tengono il modulo del pannello anteriore alla cover posteriore - per liberare il modulo, potrebbe essere necessario utilizzare sia la ventosa sia lo strumento di apertura in plastica.

Tira l'estremità di plastica per liberare la ventosa.

Separa la ventosa dall'assemblaggio dello schermo.

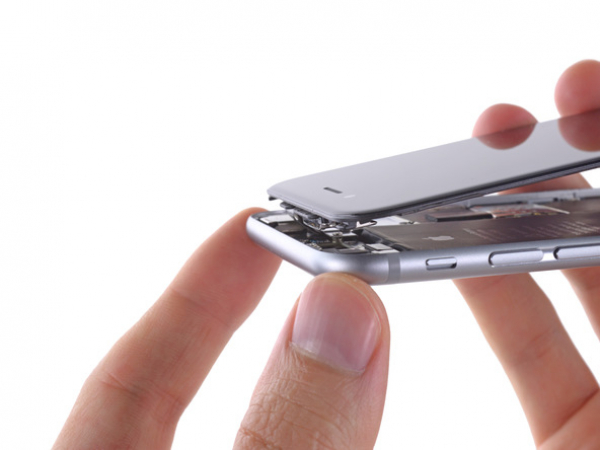

Stacca l'assemblaggio del pannello anteriore (dalla parte del tasto home) dalla cover posteriore. Utilizza la parte superiore dell'iPhone come base.

Mantieni il pannello frontale ad un angolo di 90° rispetto alla cover posteriore. Assicurati che rimanga in questo modo fino a quando non lo rimuovi. Se dovesse aprirsi completamente metterai a dura prova i cavi del display, compresi i collegamenti sulla scheda logica.

Diverse clip situate sul bordo superiore del pannello anteriore formano una chiusura parziale, che permette all'assemblaggio del pannello frontale di aprirsi come un libro.

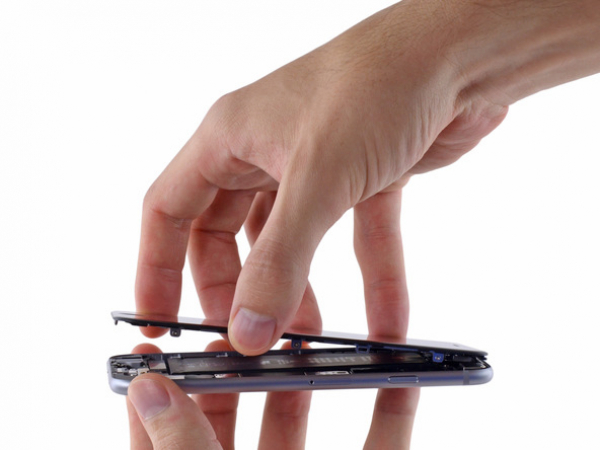

Durante il riassemblaggio, allinea le clip appena sotto il bordo superiore della cover posteriore. Quindi, fa' scorrere il pannello frontale verso l'alto finché il suo bordo superiore sia in linea con quella della cover posteriore.

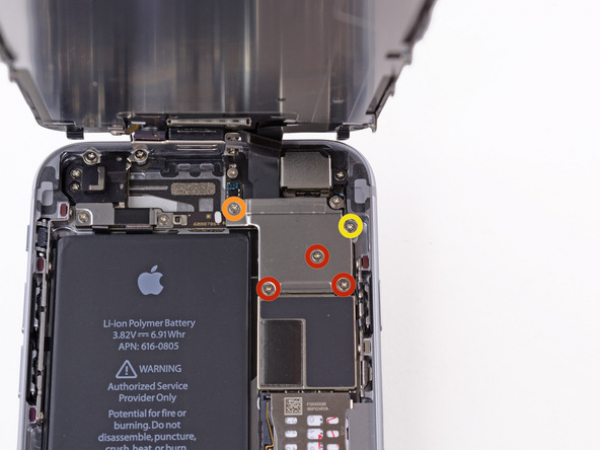

Ci sono cinque viti Phillips #00 che fissano la staffa di montaggio del cavo del pannello anteriore. È necessario rimuoverle.

Tre viti da 1.2mm

Una vite da 1.7mm

Una vite da 3.1mm

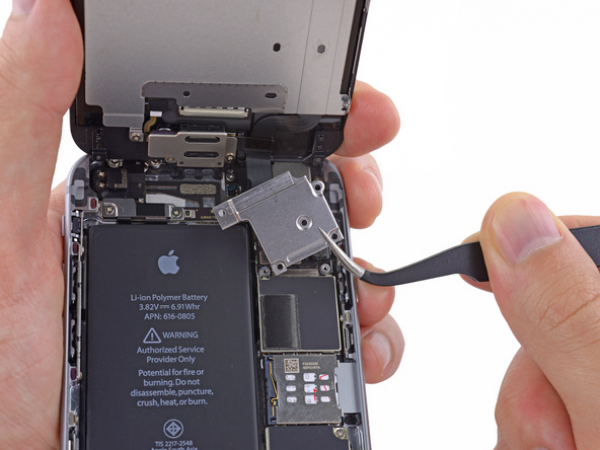

Separa la staffa di montaggio del cavo del pannello anteriore dalla scheda logica.

Nei seguenti quattro passi, presta attenzione a far leva solo sui connettori del cavo, e non sulle loro prese sulla scheda logica.

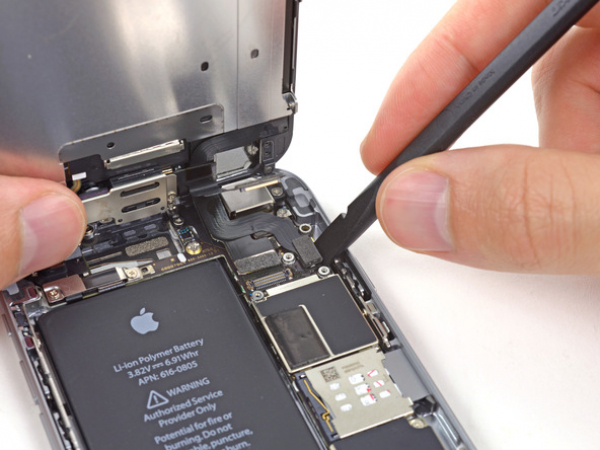

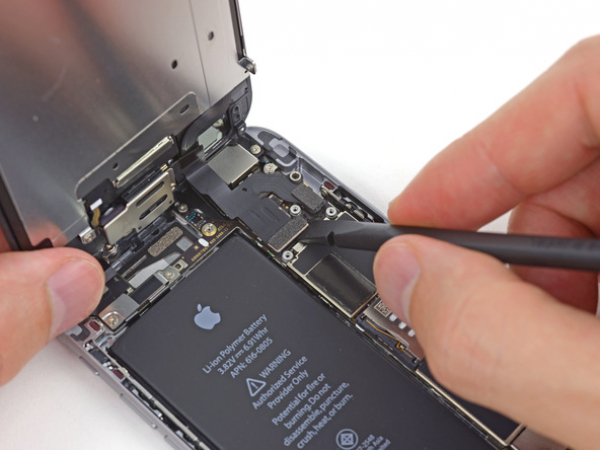

Usa l'estremità piatta di uno spudger per sconnettere la fotocamera frontale e il connettore del cavo del sensore.

Usa l'estremità piatta di uno spudger per sconnettere il connettore del cavo del tasto home.

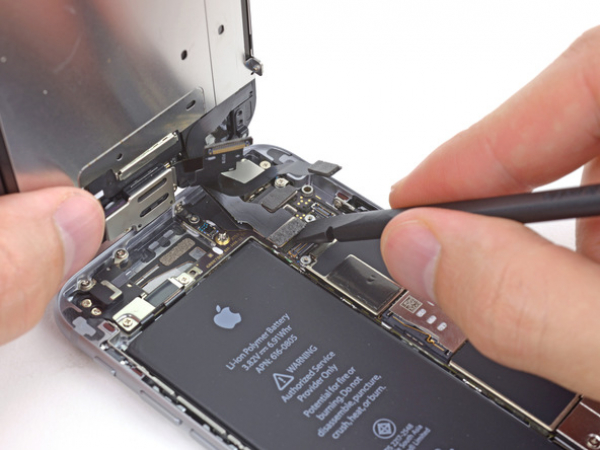

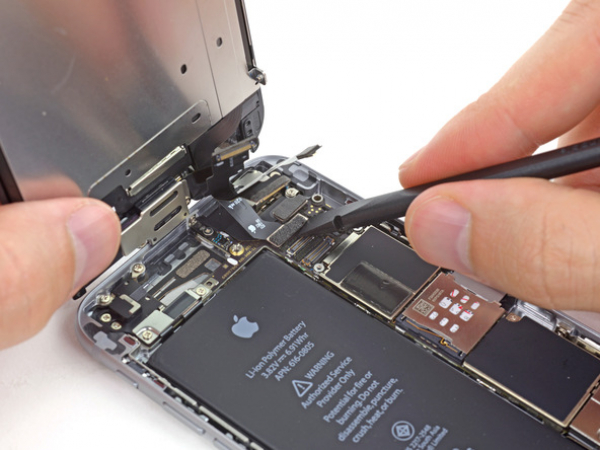

Usa l'estremità piatta di uno spudger per sconnettere il connettore del cavo digitizer.

Usa l'estremità piatta di uno spudger per sconnettere il connettore del cavo dati di display.

Durante il riassemblaggio, il cavo dati del display potrebbe staccarsi dal relativo connettore. Questo potrebbe far apparire delle linee bianche o semplicemente uno schermo scuro quando il telefono verrà riacceso. Per risolvere questo problema, è necessario ricollegare il cavo, e spegnere e riaccendere il telefono. Il modo migliore per farlo è quello di scollegare e ricollegare il connettore della batteria.

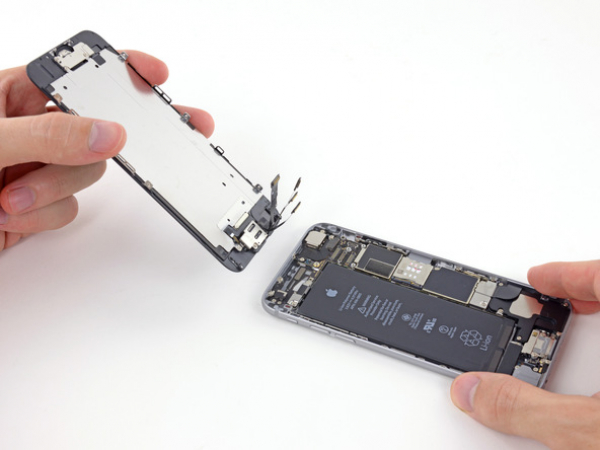

Separa il modulo pannello anteriore dalla cover posteriore.

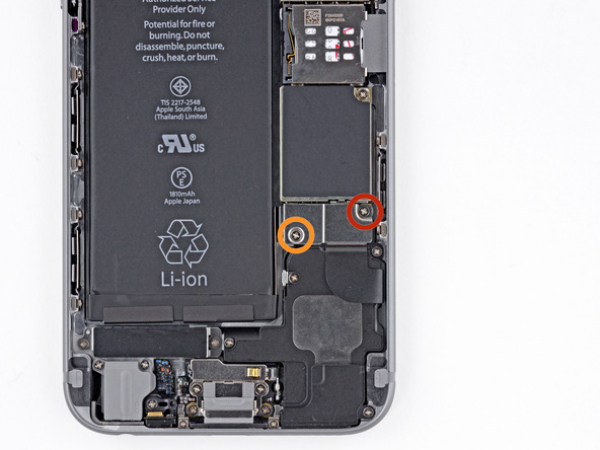

Ci sono due viti Phillips #00 che fissano la staffa del connettore della batteria. È necessario rimuoverle.

Una vite da 2.2mm

Una vite da 3.2mm

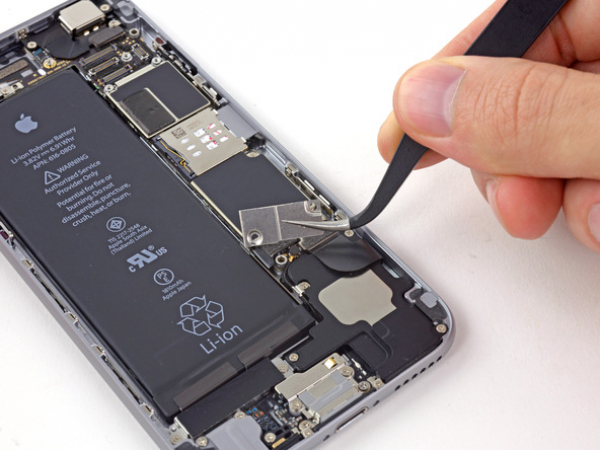

Stacca la staffa metallica del connettore della batteria dall'iPhone.

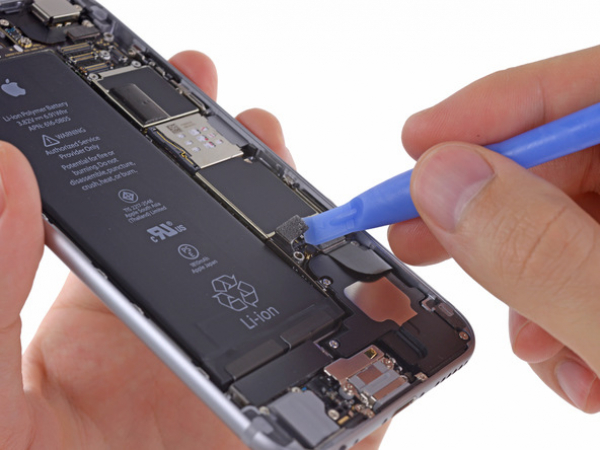

Con l'utensile in plastica fai leva delicatamente per staccare il connettore della batteria e sollevarlo dalla sua presa della scheda logica.

Assicurati di far leva solo sul connettore della batteria, e non sulla presa della scheda logica. Se si dovesse estrarre la presa, potrebbe rompersi il connettore.
